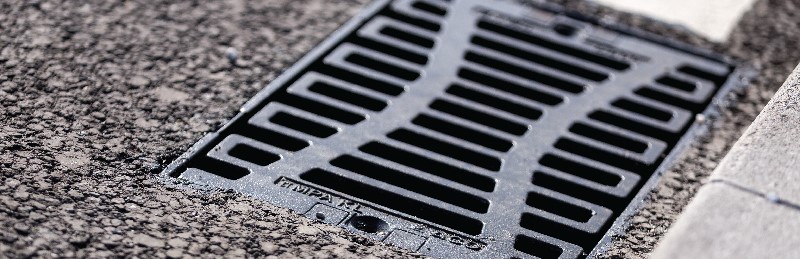

ACO Combipoint PP sistem je kompletiran slivnim rešetkama MultiTop za klase opterećenja C250 i D400. Zahvaljujući inovativnoj modularnoj izradi moguće je izvesti slivnike sa tačnim položajem izliva prema situaciji na gradilištu. Korišćenjem ACO Combipoint PP ne moraju se izvoditi spojnice od maltera, koje često sa sobom donose skupe sanacije. Rasterećenje težine osigurava se teleskopskim principom spoja slivne rešetke i slivnika.

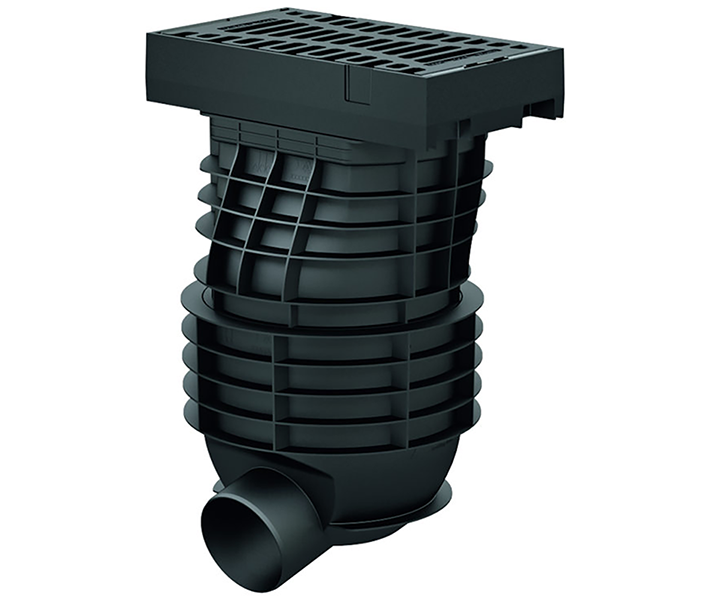

ACO Combipoint PP

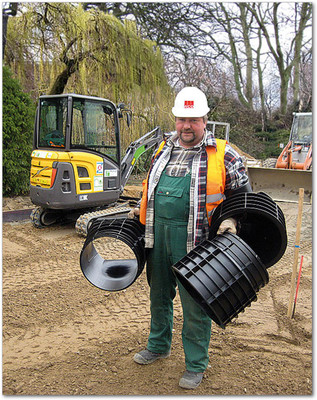

- Lagan
Mala težina je prenost pri izgradnji sistema odvodnjavanja puta. Materijal polipropilen obezbeđuje uštedu, tako što značajno skraćuje vreme slaganja i uklapanja elemenata i pri tome ne zahteva mehanizaciju za prenošenje elemenata slivnika.
- Maksimalno uklopiv
Kraći, duži, sa ili bez taložnika - svi željeni oblici slivnika mogu biti ostvareni brzo uz korišćenje Combipoint PP modularnog sistema. Logika je ista kao kod slaganja betonskih elemenata prema DIN 4052.

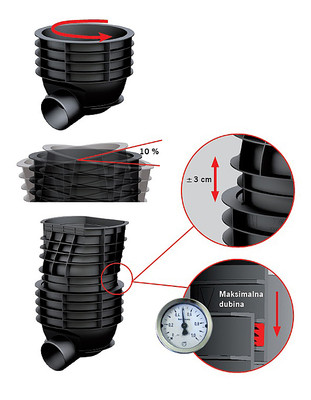

- Okretan
Okrugli donji delovi se mogu rotirati oko svoje ose nezavisno od položaja gornjih elemenata i rešetke slivnika.
- Pod nagibom
Veza gornjeg elementa može se postaviti u poprečnom ili podužnom nagibu (moguće je ostvariti nagib i do 10%).
- Teleskopsi
Optimalna visina za svaku komponentu omogućena je teleskopskom vezom elemenata.
- Vododihtujući
Vodootpornost do 0,5 bara u skladu sa DIN4060, zahvaljujući integrisanoj EPDM zaptivci.

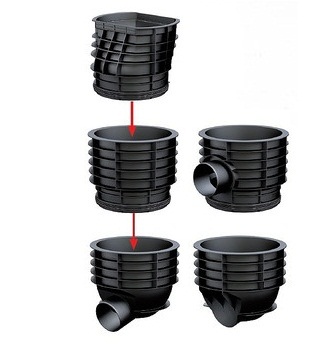

Combipoint PP elementi
Modularni sistem omogućava međusobno povezivanje 6 elemenata u različitim verzijama: duge/kratke jedinice, sa taložnikom ili bez taložnika, veličine rešetke 300x500, 400x400 kao i 500x500.

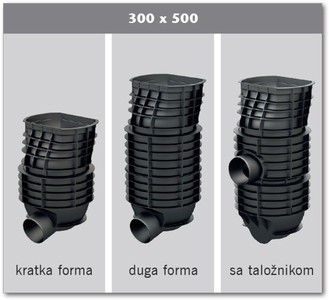

Mogući oblici tela slivnika

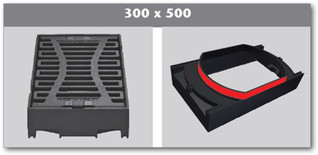

Rešetke Combipoint PP, ravne i konkavne
| ACO Combipoint 300x500 D400 K bez taloznika H818 | ||
| ACO Combipoint 300x500 D400 K bez taloznika H1089 | dwg | |
| ACO Combipoint 300x500 D400 K bez taloznika H1359 | ||
| ACO Combipoint 300x500 D400 K sa taloznikom H1068 | ||
| ACO Combipoint 300x500 D400 K sa taloznikom H1338a | ||
| ACO Combipoint 300x500 D400 K sa taloznikom H1338b | dwg | |
| ACO Combipoint 300x500 D400 K sa taloznikom H1339 | ||
| ACO Combipoint 300x500 D400 K sa taloznikom H1608 | ||
| ACO Combipoint 300x500 D400 R bez taloznika H795 | ||
| ACO Combipoint 300x500 D400 R bez taloznika H1065 | dwg | |
| ACO Combipoint 300x500 D400 R bez taloznika H1335 | ||
| ACO Combipoint 300x500 D400 R sa taloznikom H1045 | ||
| ACO Combipoint 300x500 D400 R sa taloznikom H1314a | ||
| ACO Combipoint 300x500 D400 R sa taloznikom H1314b | dwg | |
| ACO Combipoint 300x500 D400 R sa taloznikom H1315 | ||
| ACO Combipoint 300x500 D400 R sa taloznikom H1585 | ||
| ACO Combipoint 400x400 D400 bez taloznika H765 | ||
| ACO Combipoint 400x400 D400 bez taloznika H1035 | dwg | |
| ACO Combipoint 400x400 D400 bez taloznika H1306 | ||
| ACO Combipoint 400x400 D400 sa taloznikom H1015 | ||
| ACO Combipoint 400x400 D400 sa taloznikom H1284 | ||
| ACO Combipoint 400x400 D400 sa taloznikom H1286 | dwg | |
| ACO Combipoint 400x400 D400 sa taloznikom H1556a | ||
| ACO Combipoint 400x400 D400 sa taloznikom H1556b | ||
| ACO Combipoint 500x500 D400 BEGU bez taloznika H575 | ||
| ACO Combipoint 500x500 D400 BEGU bez taloznika H845 | dwg | |
| ACO Combipoint 500x500 D400 BEGU bez taloznika H1114 | ||
| ACO Combipoint 500x500 D400 BEGU bez taloznika H1383 | ||
| ACO Combipoint 500x500 D400 BEGU sa taloznikom H825 | ||
| ACO Combipoint 500x500 D400 BEGU sa taloznikom H1094a | ||
| ACO Combipoint 500x500 D400 BEGU sa taloznikom H1094b | dwg | |
| ACO Combipoint 500x500 D400 BEGU sa taloznikom H1363 | ||
| ACO Combipoint 500x500 D400 BEGU sa taloznikom H1364 | ||
| ACO Combipoint 500x500 D400 BEGU K bez taloznika H597 | ||
| ACO Combipoint 500x500 D400 BEGU K bez taloznika H868 | dwg | |
| ACO Combipoint 500x500 D400 BEGU K bez taloznika H1138 | ||
| ACO Combipoint 500x500 D400 BEGU K bez taloznika H1407 | ||
| ACO Combipoint 500x500 D400 BEGU K sa taloznikom H847 | ||
| ACO Combipoint 500x500 D400 BEGU K sa taloznikom H1116 | ||
| ACO Combipoint 500x500 D400 BEGU K sa taloznikom H1117 | dwg | |
| ACO Combipoint 500x500 D400 BEGU K sa taloznikom H1386 | ||
| ACO Combipoint 500x500 D400 BEGU K sa taloznikom H1387 | ||
| ACO Combipoint 500x500 D400 R bez taloznika H520 | ||
| ACO Combipoint 500x500 D400 R bez taloznika H791 | dwg | |
| ACO Combipoint 500x500 D400 R bez taloznika H1061 | ||
| ACO Combipoint 500x500 D400 R bez taloznika H1330 | ||
| ACO Combipoint 500x500 D400 R sa taloznikom H770 | ||
| ACO Combipoint 500x500 D400 R sa taloznikom H1040a | ||
| ACO Combipoint 500x500 D400 R sa taloznikom H1040b | dwg | |
| ACO Combipoint 500x500 D400 R sa taloznikom H1310a | ||
| ACO Combipoint 500x500 D400 R sa taloznikom H1310b | ||
| ACO Combipoint 500x500 D400 BEGU rešetka, bez taložnika | xlsx |
| ACO Combipoint 500x500 D400 BEGU rešetka, sa taložnikom | xlsx |
| ACO Combipoint 500x500 D400 BEGU konkavna, bez taloznika | xlsx |
| ACO Combipoint 500x500 D400 BEGU konkavna, sa taloznikom | xlsx |
| ACO Combipoint 500x500 D400 rešetka, bez taloznika | xlsx |
| ACO Combipoint 500x500 D400 rešetka, sa taloznikom | xlsx |

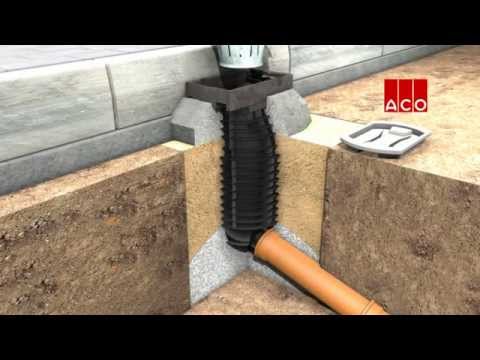

| ACO Uputstvo za ugradnju Combipoint PP |
