ACO Oleopator - Bypass C separator lakih naftnih derivata

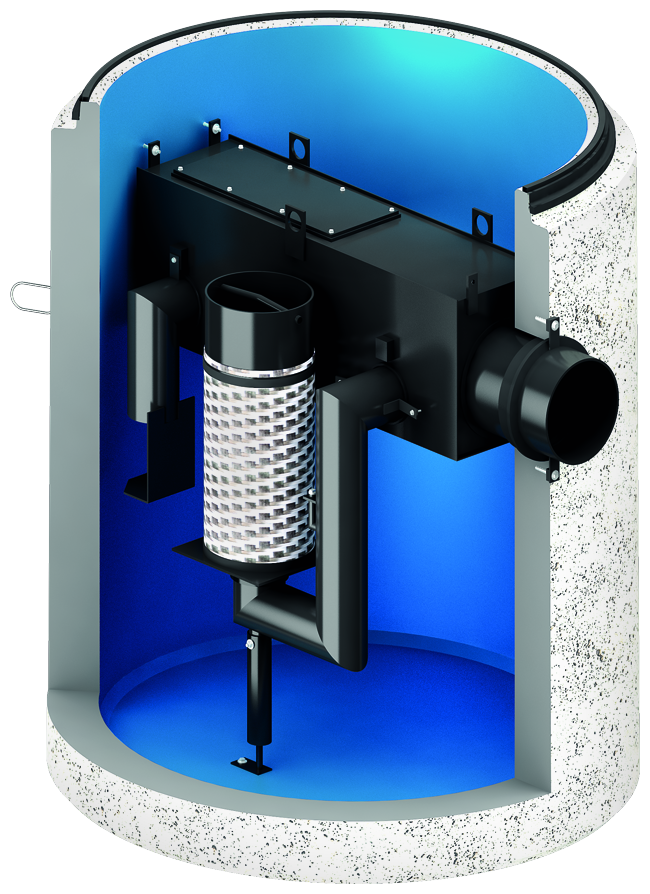

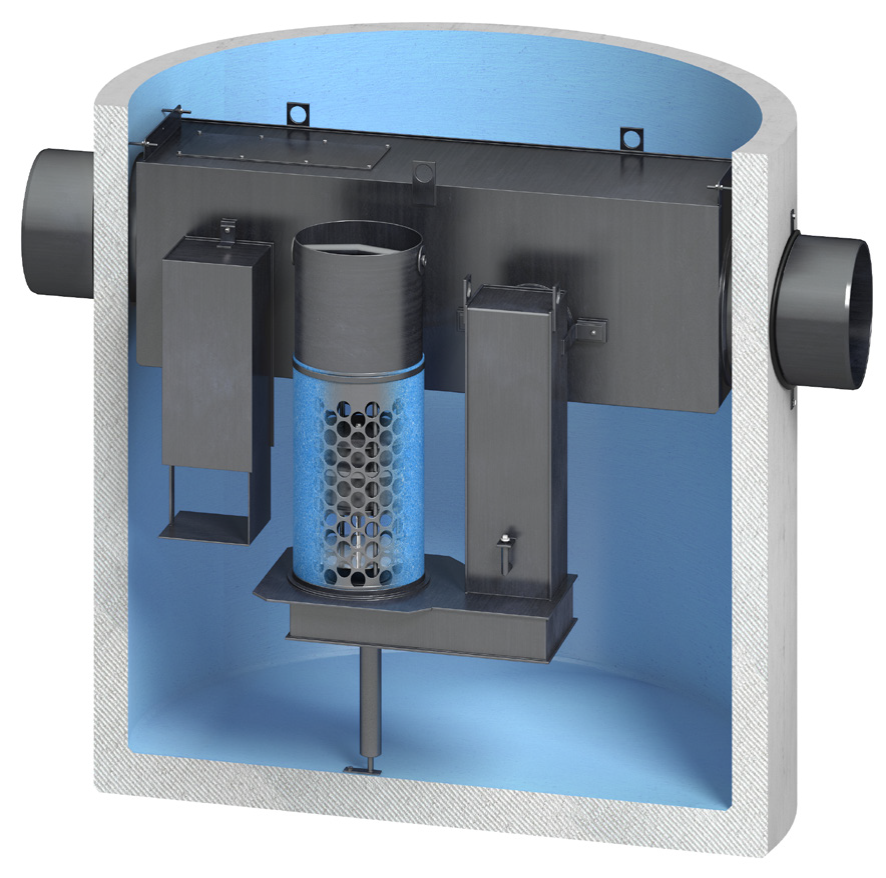

ACO Oleopator - ByPass C-FST koalescentni separator lakih naftnih derivata od armiranog betona za ugradnju u zemlju sa obilaznim tokom (bypass-om) i integrisanim taložnikom

Spoljna parkirališta
Saobraćajnice (putevi i autoputevi)

Potvrđena efikasnost prečišćavanja prema EN 858-1 za klasu I (koalescentne separatore) - mineralnih ulja u prečišćenoj vodi manje od 5mg/l.

Dokazano laboratorijskim ispitivanjem pri akreditovanom LGA institutu (Landesgewerbeanstalt Bayern) iz Nürnberga.

izvadivi koalescentni element ("filter")
sifonirani (potopljeni) uliv sa deflektorom
potopljena izlivna cev
sigurnosni plovak za sprečavanje nekontrolisanog isticanja izdvojenih naftnih derivata
otporan na delovanje uzgonskih sila podzemnih voda (visina podzemne vode do uliva u separator)
namenjen za ugradnju u zemlju
unutrašnji elementi separatora izrađeni od PEHD-a
telo separatora izrađeno od armiranog betona (prema SRPS EN 206-1), klasa čvrstoće C35/45, klasa izloženosti okolini: XA3, XF4
unutrašnjost separatora premazana je zaštitnim troslojnim epoksidnim premazom (spoljni premaz opcija)
cev obilaznog toka (bypass-a) integrisana u telo separatora
pristup separatoru u skladu sa EN 476
BEGU poklopac klase nosivosti D400 prema SRPS EN 124, svetlog otvora Ø600mm sa natpisom »SEPARATOR«

Protok	Uliv/izliv DN/OD	Maksimalni protok	Specifikacije			Dimenzije			Poklopac	Masa	Broj artikla
			Taložnik	Max izdvojenog ulja	Ukupna zapremina	D	H	H1
			Taložnik	Max izdvojenog ulja	Ukupna zapremina	D	H	H1
	[mm]	[l]	[l]	[l]	[l]	[mm]	[mm]	[mm]	[kom]	[kg]
NS 6	300	60	1200	185	1950	1740	1800	335	1 x DN600	4815	TB_741534
NS 8	300	80	1600	185	2420	1740	2100	335	1 x DN600	5280	TB_741536
NS 10	400	100	1000	185	2890	1740	1800	335	1 x DN600	4830	TB_741560
NS 10	400	100	2000	185	2890	1740	2400	335	1 x DN600	5720	TB_741460
NS 15	400	150	1500	464	4830	2450	1750	365	1 x DN600	8860	TB_741562
NS 15	400	150	3000	464	4830	2450	2145	365	1 x DN600	9740	TB_741462
NS 20	400	200	2000	594	6570	2450	2145	365	1 x DN600	9790	TB_741566
NS 20	400	200	4000	594	6570	2450	2800	365	1 x DN600	11255	TB_741466
NS 30	500	300	3000	634	6120	2450	2410	365	1 x DN600 1 x DN800	10330	TB_741565S

Protok	Uliv/izliv DN/OD	Maksimalni protok	Specifikacije			Dimenzije			Poklopac	Masa	Broj artikla
			Taložnik	Max izdvojenog ulja	Ukupna zapremina	D	H	H1
			Taložnik	Max izdvojenog ulja	Ukupna zapremina	D	H	H1
	[mm]	[l]	[l]	[l]	[l]	[mm]	[mm]	[mm]	[kom]	[kg]
NS 6	300	60	1200	185	1950	1740	1800	615	1 x DN600	5000	TB_741534N
NS 8	300	80	1600	185	2420	1740	2100	615	1 x DN600	5465	TB_741536N
NS 10	400	100	1000	185	2890	1740	1800	615	1 x DN600	5015	TB_741560N
NS 10	400	100	2000	185	2890	1740	2400	615	1 x DN600	5905	TB_741460N
NS 15	400	150	1500	464	4830	2450	1750	645	1 x DN600	9010	TB_741562N
NS 15	400	150	3000	464	4830	2450	2145	645	1 x DN600	9890	TB_741462N
NS 20	400	200	2000	594	6570	2450	2145	645	1 x DN600	9940	TB_741566N
NS 20	400	200	4000	594	6570	2450	2800	645	1 x DN600	11405	TB_741466N

ACO Oleopator-Bypass C FST NS 6_60_SF1200 - standardna verzija	pdf	dwg
ACO Oleopator-Bypass C FST NS 6_60_SF1200 - verzija sa nadvišenjem	pdf	dwg
ACO Oleopator-Bypass C FST NS 8_80_SF1600 - standardna verzija	pdf	dwg
ACO Oleopator-Bypass C FST NS 8_80_SF1600 - verzija sa nadvišenjem	pdf	dwg
ACO Oleopator-Bypass C FST NS 10_100_SF1000 - standardna verzija	pdf	dwg
ACO Oleopator-Bypass C FST NS 10_100_SF1000 - verzija sa nadvišenjem	pdf	dwg
ACO Oleopator-Bypass C FST NS 10_100_SF2000 - standardna verzija	pdf	dwg
ACO Oleopator-Bypass C FST NS 10_100_SF2000 - verzija sa nadvišenjem	pdf	dwg
ACO Oleopator-Bypass C FST NS 15_150_SF1500 - standardna verzija	pdf	dwg
ACO Oleopator-Bypass C FST NS 15_150_SF1500 - verzija sa nadvišenjem	pdf	dwg
ACO Oleopator-Bypass C FST NS 15_150_SF3000 - standardna verzija	pdf	dwg
ACO Oleopator-Bypass C FST NS 15_150_SF3000 - verzija sa nadvišenjem	pdf	dwg
ACO Oleopator-Bypass C FST NS 20_200_SF2000 - standardna verzija	pdf	dwg
ACO Oleopator-Bypass C FST NS 20_200_SF2000 - verzija sa nadvišenjem	pdf	dwg
ACO Oleopator-Bypass C FST NS 20_200_SF4000 - standardna verzija	pdf	dwg
ACO Oleopator-Bypass C FST NS 20_200_SF4000 - verzija sa nadvišenjem	pdf	dwg
ACO Oleopator-Bypass C FST NS 30_300_SF3000 - standardna verzija (sa dva poklopca)	pdf	dwg
ACO Oleopator-Bypass C FST NS 30_300_SF3000 - verzija sa nadvišenjem	pdf	dwg

Tenderski opis Oleopator Bypass C FST NS6_60 ST1200 - standardna verzija	xlsx
Tenderski opis Oleopator Bypass C FST NS6_60 ST1200 - verzija sa nadvišenjem	xlsx
Tenderski opis Oleopator Bypass C FST NS8_80 ST1600 - standardna verzija	xlsx
Tenderski opis Oleopator Bypass C FST NS8_80 ST1600 - verzija sa nadvišenjem	xlsx
Tenderski opis Oleopator Bypass C FST NS10_100 ST1000 - standardna verzija	xlsx
Tenderski opis Oleopator Bypass C FST NS10_100 ST1000 - verzija sa nadvišenjem	xlsx
Tenderski opis Oleopator Bypass C FST NS10_100 ST2000 - standardna verzija	xlsx
Tenderski opis Oleopator Bypass C FST NS10_100 ST2000 - verzija sa nadvišenjem	xlsx
Tenderski opis Oleopator Bypass C FST NS15_150 ST1500 - standardna verzija	xlsx
Tenderski opis Oleopator Bypass C FST NS15_150 ST1500 - verzija sa nadvišenjem	xlsx
Tenderski opis Oleopator Bypass C FST NS15_150 ST3000 - standardna verzija	xlsx
Tenderski opis Oleopator Bypass C FST NS15_150 ST3000 - verzija sa nadvišenjem	xlsx
Tenderski opis Oleopator Bypass C FST NS20_200 ST2000 - standardna verzija	xlsx
Tenderski opis Oleopator Bypass C FST NS20_200 ST2000 - verzija sa nadvišenjem	xlsx
Tenderski opis Oleopator Bypass C FST NS20_200 ST4000 - standardna verzija	xlsx
Tenderski opis Oleopator Bypass C FST NS20_200 ST4000 - verzija sa nadvišenjem	xlsx
Tenderski opis Oleopator Bypass C FST NS30_300 ST3000 - standardna verzija	xlsx
Tenderski opis Oleopator Bypass C FST NS30_300 ST3000 - verzija sa nadvišenjem	xlsx

Nadvišenje 625mm	pdf	dwg
Nadvišenje 800mm	pdf
nadvišenje 1000mm	pdf

ACO Uputstvo za manipulaciju i ugradnju betonskih separatora	pdf
UPUTSTVO ZA UPOTREBU I SERVISIRANJE OLEOPATOR-K	pdf

DoP Oleopator-bypass C

pdf

Browser not supported

ACO Oleopator - ByPass C-FST

Područje primene:

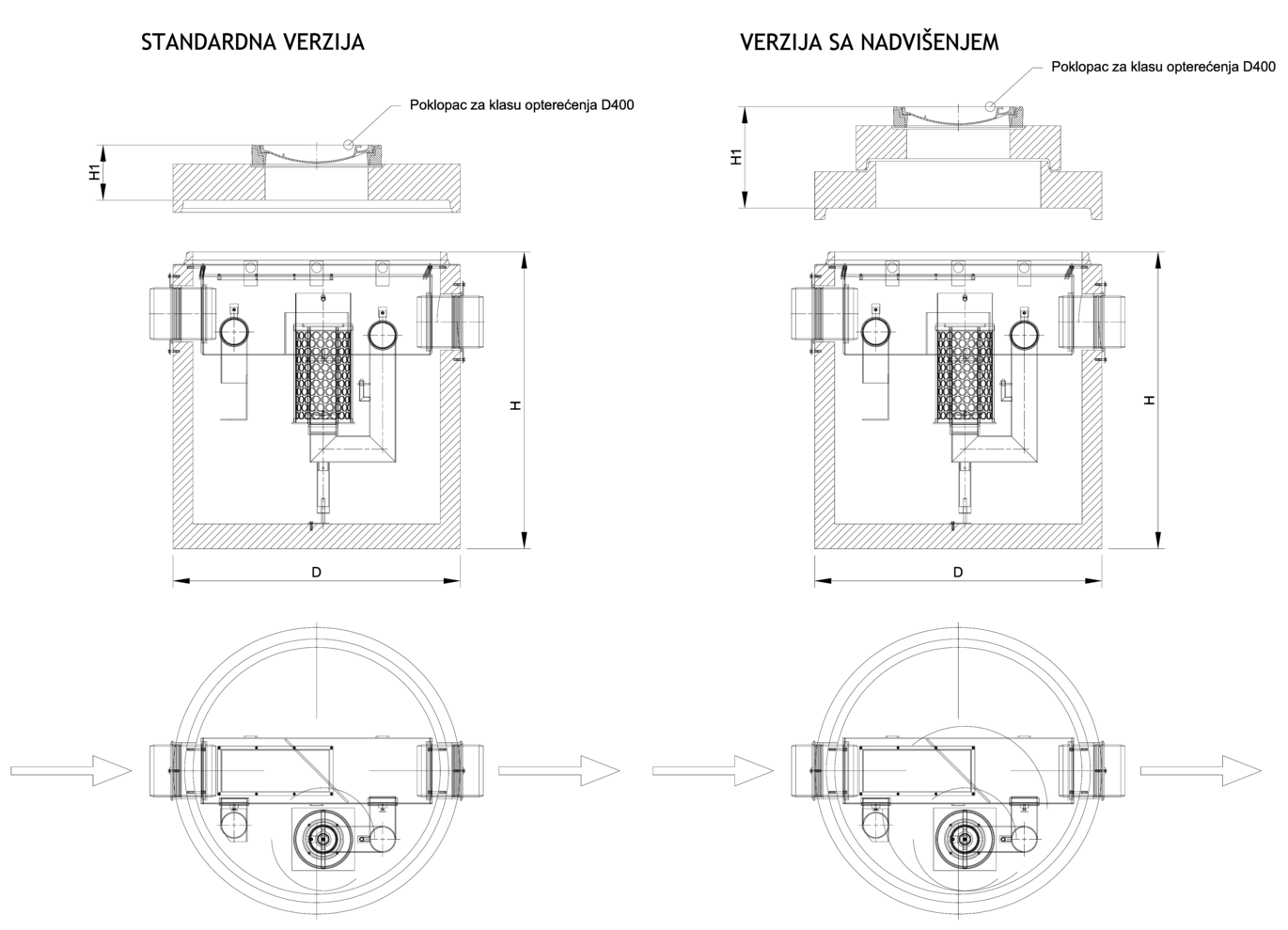

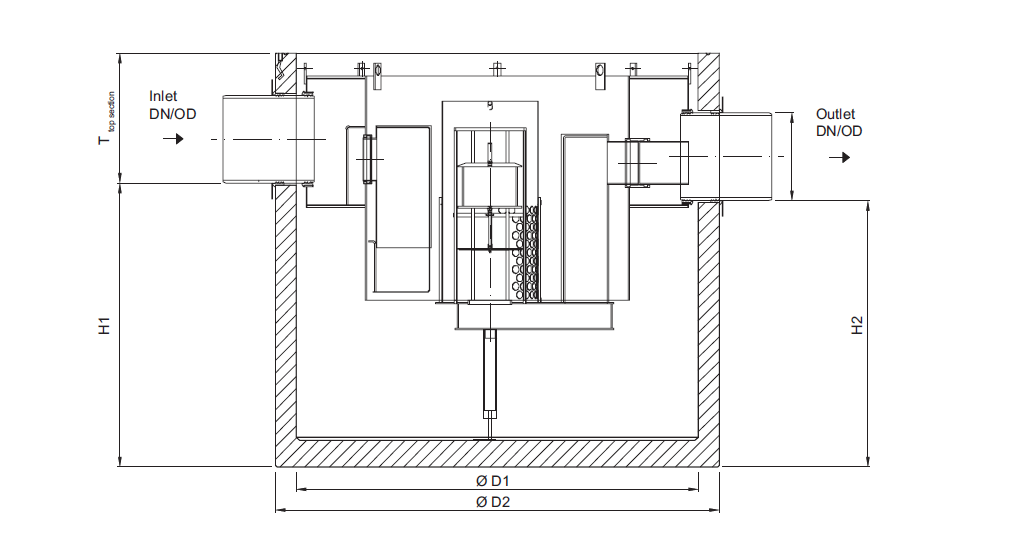

Separatori bez nadvišenja - dimenzije

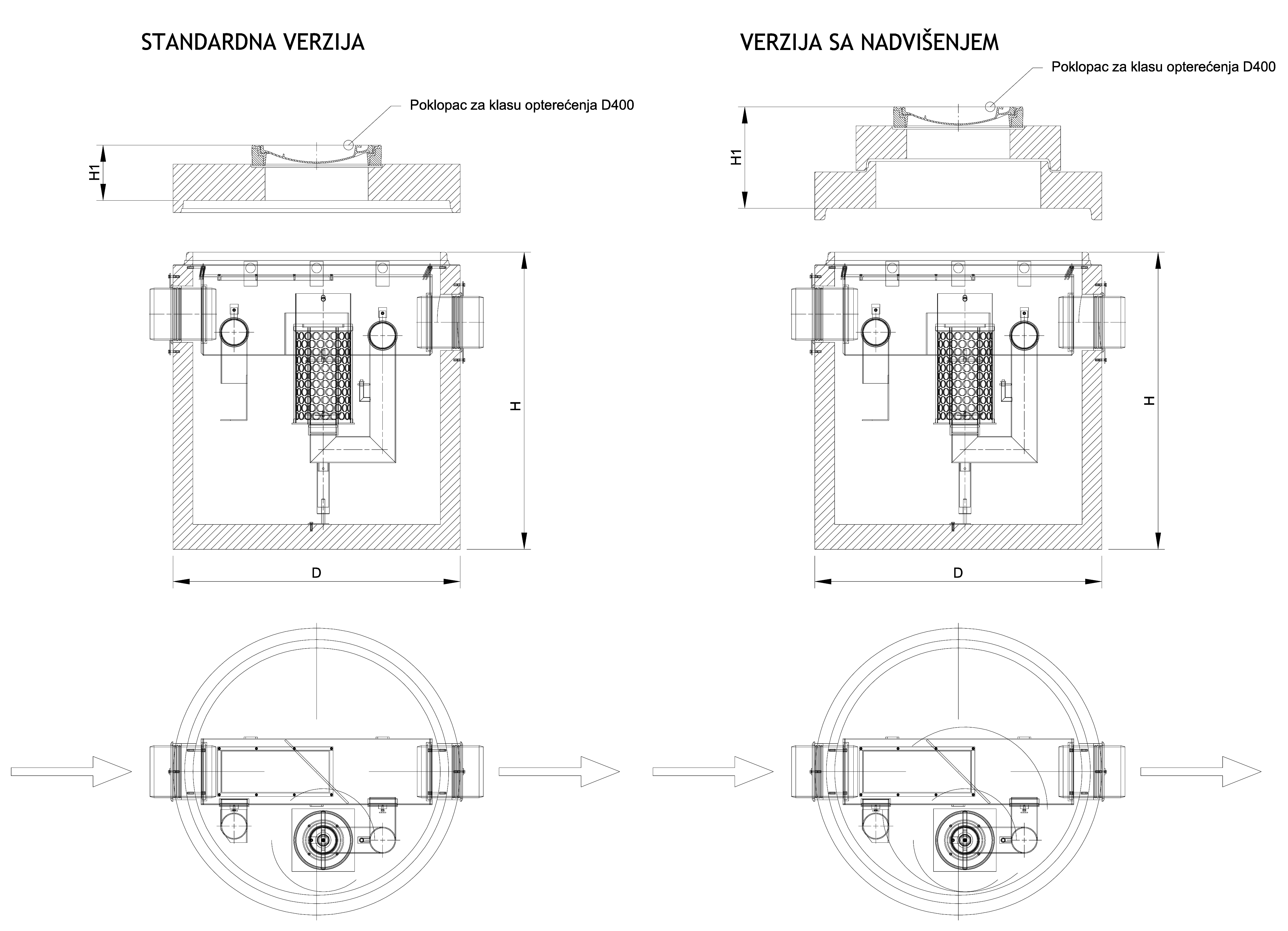

Separatori sa nadvišenjem - dimenzije
