Dizajniran kao hidrodinamički separator, ACO Stormsed Vortex omogućava ciljano uklanjanje supstanci koje se mogu filtrirati (ASF). Sistem se može koristiti na svim površinama, od krovnih do saobraćajnih i industrijskih površina. Koristi se i kao pred-taložnik i pre nego što se voda ispusti u recipijent. Performanse čišćenja su projektovane prema zahtevima DWA-M 153 i DWA-A 102 – zaštita vodenih površina i sistema infiltracije. ACO Stormsed Vortexomogućava sedimentaciju kroz hidrodinamičku ili vorteks separaciju.

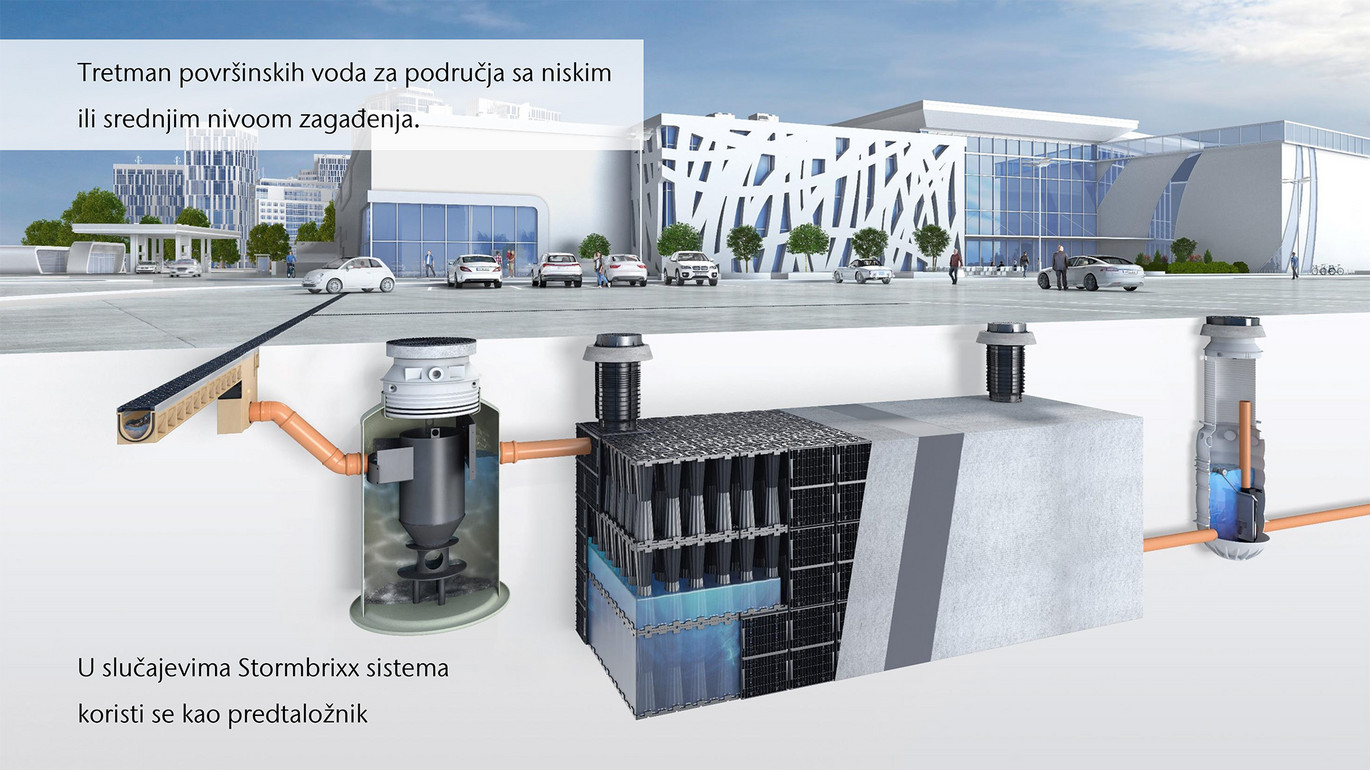

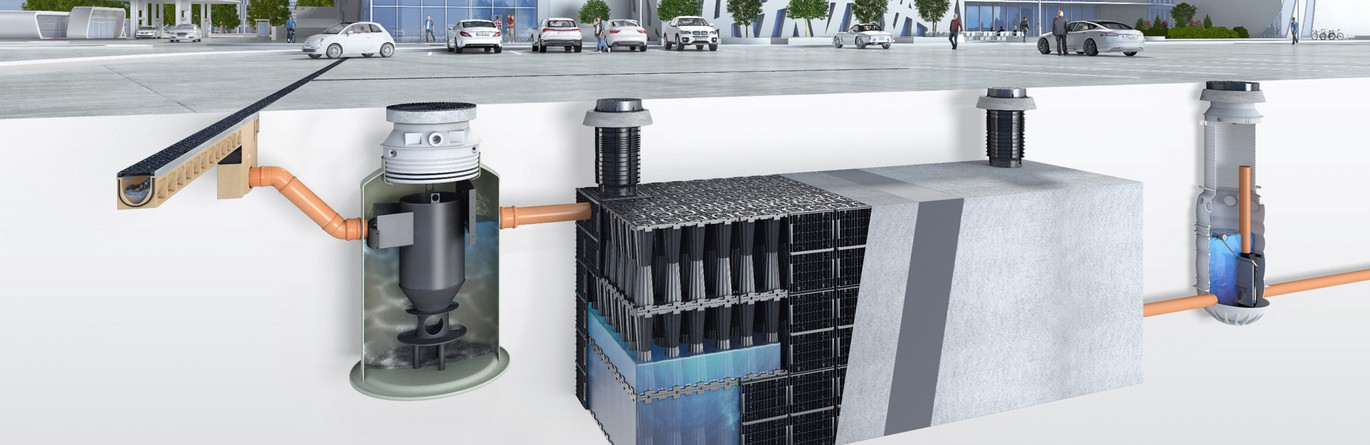

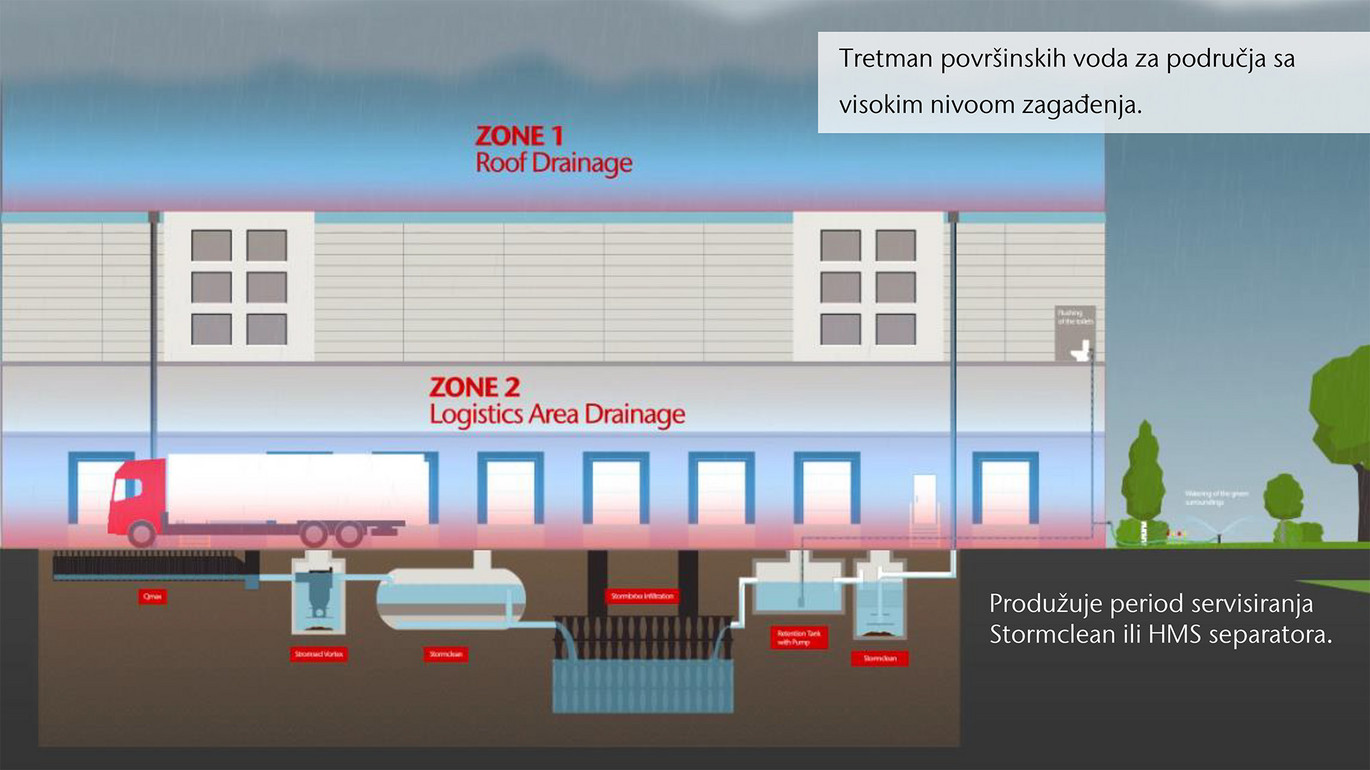

Tretman površinskih voda pomoću Vortex separatora
ACO Stormsed Vortex
Dizajniran prema NJDEP specifikacijama, ACO Stormsed Vortex je patentirano rešenje koje može ukloniti do 80% zagađivača i uhvatiti 100% plutajućih čestica. Jedinstveni dizajn ACO Stormsed Vortex odvaja veliki protok od uhvaćenih sedimenata, omogućavajući mu da tretira različite protoke, sa područja manjih od 1.000 kvadratnih metara do područja preko 20.000 kvadratnih metara. Njegov mali otisak zahteva manje iskopavanja tokom instalacije, a dostupni su i promenljivi uglovi izliva. ACO Stormsed Vortex je idealan za primenu kod područja sa velikim protokom.
Karakteristike proizvoda:
- Sistem za prečišćavanje atmosferskih voda zasnovan na principu hidrodinamičkog separatora (fizički tretman atmosferskih voda)
- Za prečišćavanje zagađenih atmosferskih voda pri povezivanju velikih površina
- Za zadržavanje lakih naftnih derivata u slučaju nezgode po suvom vremenu i po kiši

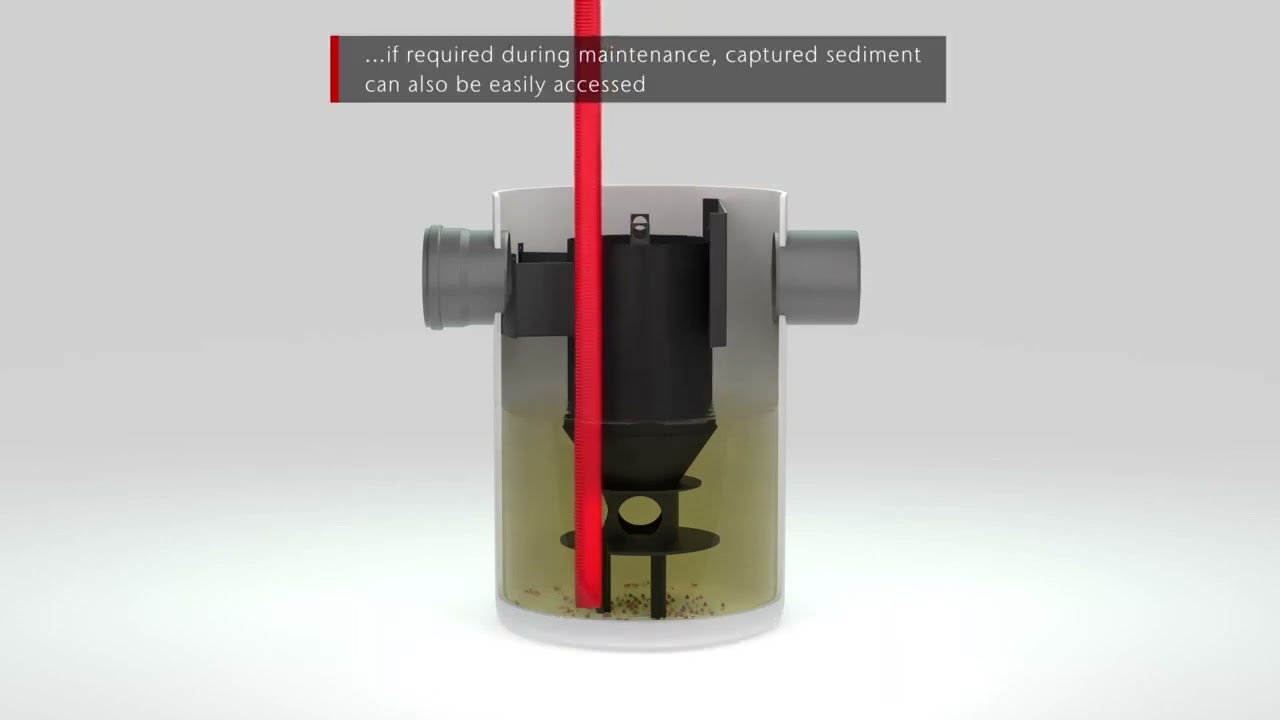

- Optimalna pristupačnost za održavanje i kontrolu
- Podzemni sistem koji zahteva manje prostora za ugradnju

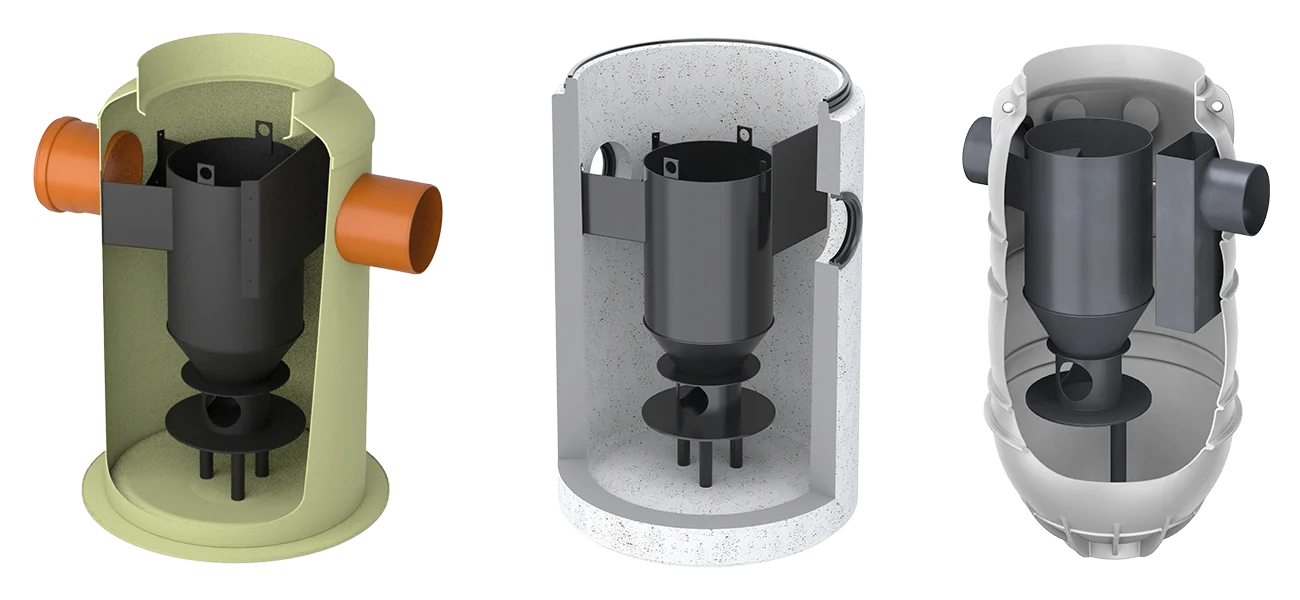

- Patentiran dizajn, dostupan u 3 različita materijala: GRP, beton i plastika

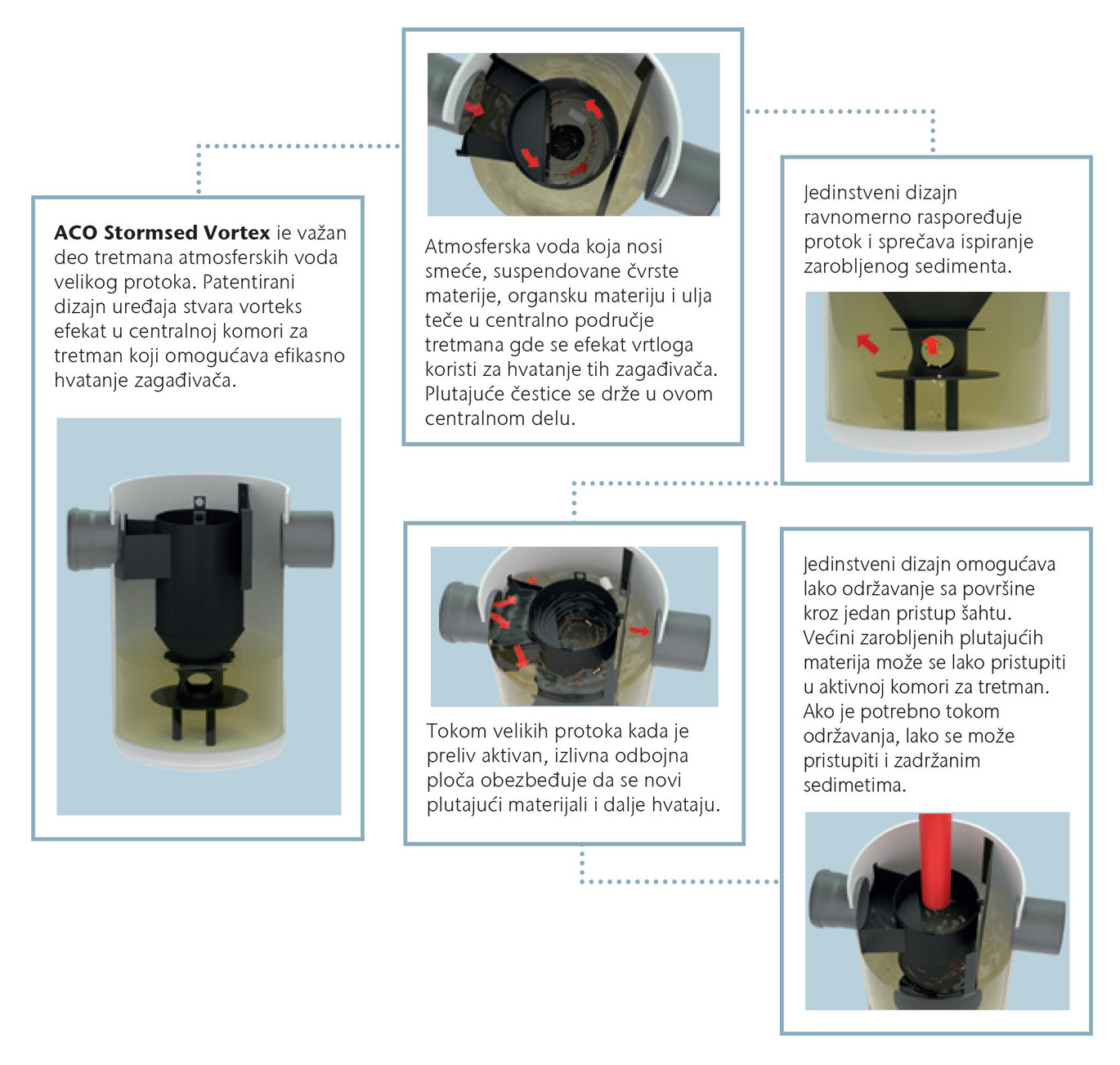

Funkcionalnost: Voda se tangencijalno uvodi u središnji deo sistema. Tamo dolazi do taloženja čvrstih materija, tonu u hvatač mulja, koji je hidraulički odvojen od prostorije za tretman pomoću rešetke i blokade protoka. Pri jakoj kiši, ovo osigurava da se skladištene čestice ponovo ne rasprše. Voda u spoljašnjem prstenu sistema tada ravnomerno teče nagore. Lake supstance kao što su ulja ili polen se efikasno zadržavaju jer ne mogu da prodru ispod zida separatora. Postrojenje za tretman voda je dostupno u prečnicima DN 1000, DN 1500, DN 2000 i DN 2500. Proizvod se isporučuje već montiran, kao monolitna šahta, takav se ubacuje u iskopinu i spaja na postojeće cevovode.

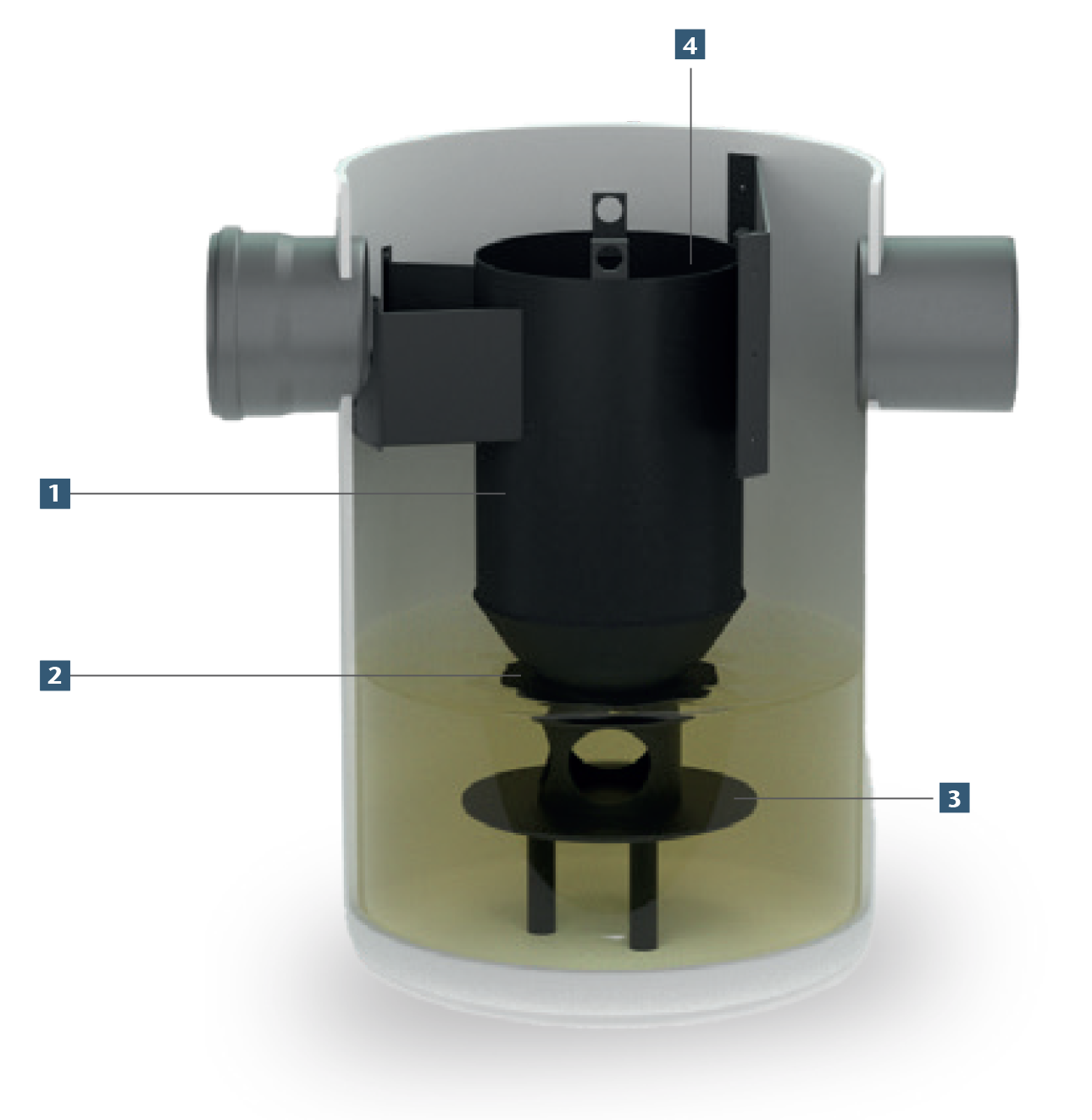

Pregled proizvoda
- Vortex Treatment komora
- Sediment Distribution Unit (SDU) - umirivanje protoka
- Veliki prostor za taloženje
- Pregrada
Prednosti proizvoda:
- Dizajniran za uklanjanje 80% TSS čestica od 75 mikrona pri visokim brzinama protoka tretmana
- Kompaktno rešenje za tretman sa malim otiskom
- Unutrašnji delovi su napravljeni od polietilena visoke gustine (HDPE)
- Mogućnost različitih uglova izliva 90°–180° (opciono)
- Uklanjanje čvrstih materija (AFS)
- Ulivna i izlivna cev u istoj visini
- Za prikupljanje sa velikih povezanih površina do 22.000 m²
- Više veličina sa različitim protocima
- Zagušenje nije moguće
- Optimizovana sedimentacija
- Zona umirivanja toka
ACO Stormsed Vortex G - Tabela 1
Prečnik komore | Max. hidraulički protok | Veličina poklopca | Ulivne i izlivne cevi | Zapremina ulja | Zapremina taložnika | Br. artikla |
| [mm] | [l/s] | [DN] | [DN] | [l] | [l] | |
| 1000 | 170 | 1x600 | 400 | 80 | 425 | 12975.41 |
| 1200 | 170 | 1x600 | 400 | 130 | 515 | 12976.41 |
| 1500 | 220 | 1x600 | 500 | 220 | 653 | 12977.41 |
| 1800 | 390 | 1x600 | 600 | 450 | 1531 | 12978.41 |
| 2200 | 600 | 1x600 | 800 | 630 | 1974 | 12979.41 |

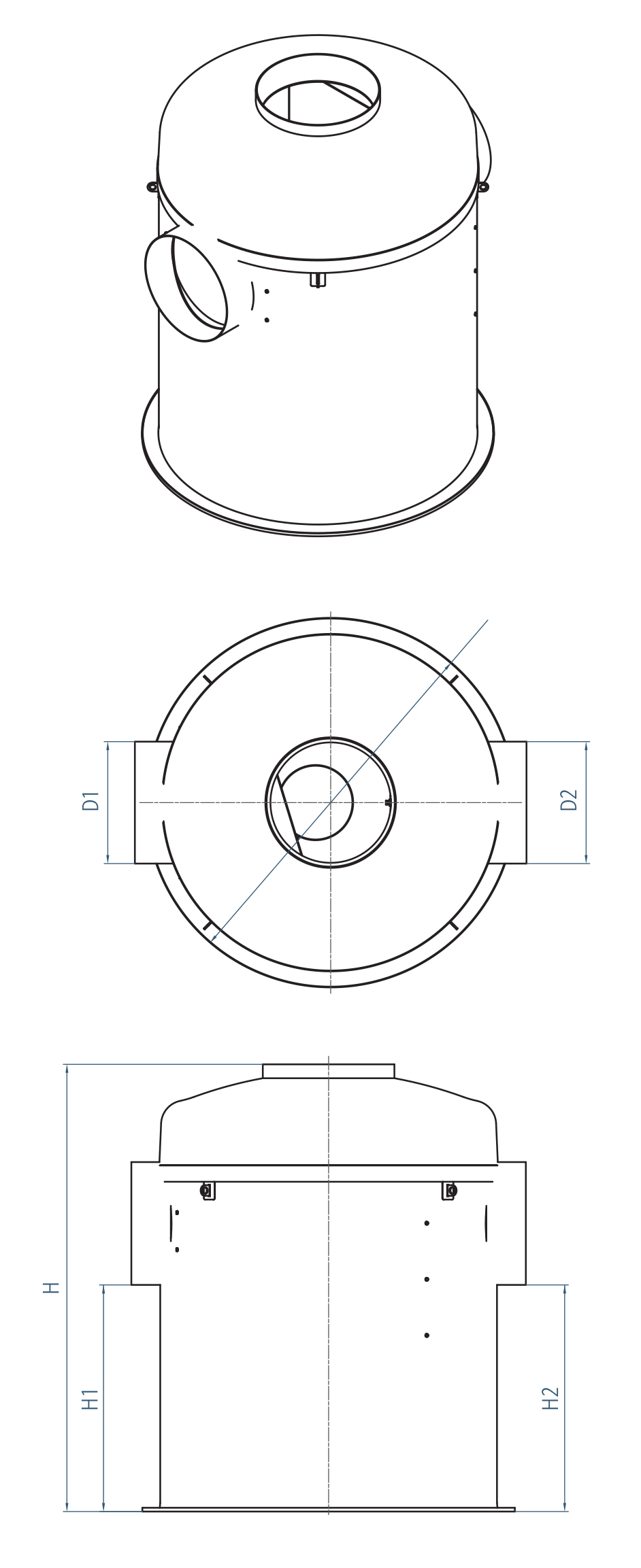

ACO Stormsed Vortex G - Tabela 2
| H1 | H2 | H | D1 | D2 | T tank | Težina | Ukupna zapremina | Br. artikla |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [l] | |
| 1510 | 1510 | 2250 | 1000 | 1240 | 740 | 107 | 1150 | 12975.41 |
| 1450 | 1450 | 2200 | 1200 | 1400 | 750 | 161 | 1590 | 12976.41 |
| 1385 | 1385 | 2600 | 1500 | 1720 | 1215 | 221 | 2390 | 12977.41 |
| 1740 | 1740 | 3250 | 1800 | 2040 | 1510 | 342 | 4350 | 12978.41 |
| 1500 | 1500 | 2950 | 2200 | 2440 | 1450 | 594 | 5150 | 12979.41 |
ACO Stormsed Vortex C - Tabela 1
Prečnik komore | Max. hidraulički protok | Veličina poklopca | Ulivne i izlivne cevi | Zapremina ulja | Zapremina taložnika | Br. artikla |
| [mm] | [l/s] | [DN] | [DN] | [l] | [l] | |
| 1000 | 36,9 | 1x600 | 200 | 80 | 314 | 3006269 |
| 1200 | 66,6 | 1x600 | 250 | 130 | 452 | 3010274 |
| 1500 | 107,8 | 1x800 | 315 | 220 | 707 | 3008903 |
| 1750 | 107,8 | 1x800 | 315 | 450 | 962 | 3006302 |
| 2200 | 230,4 | 1x800 | 400 | 630 | 1475 | 3006303 |

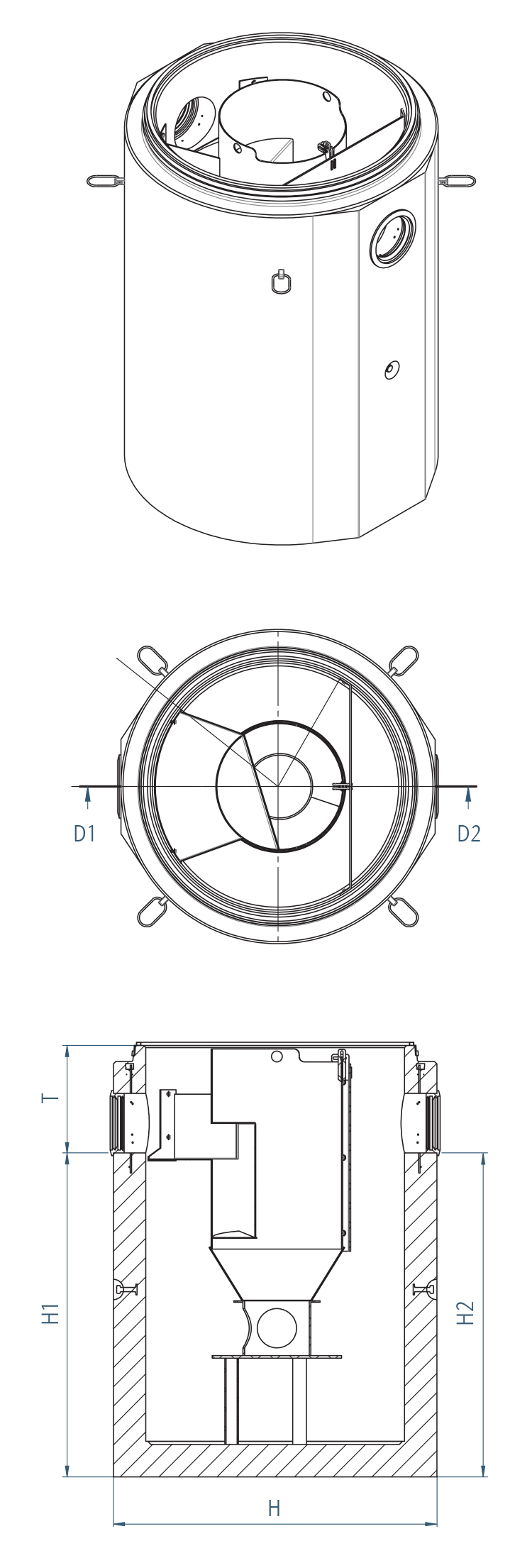

ACO Stormsed Vortex C - Tabela 2
| H1 | H2 | H | D1 | D2 | T tank | Težina | Ukupna zapremina | Br. artikla |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [l] | |
| 1495 | 1495 | 2000 | 1000 | 1300 | 505 | 2880 | 1056 | 3006269 |
| 1520 | 1520 | 2000 | 1200 | 1500 | 480 | 3473 | 1549 | 3010274 |
| 1625 | 1625 | 2500 | 1500 | 1800 | 875 | 5820 | 2518 | 3008903 |
| 1660 | 1660 | 2430 | 1750 | 2050 | 770 | 6406 | 3512 | 3006302 |
| 1710 | 1710 | 2440 | 2200 | 2450 | 730 | 7021 | 5740 | 3006303 |
ACO Stormsed Vortex P-X - Tabela 1
Prečnik komore | Max. hidraulički protok | Veličina poklopca | Ulivne i izlivne cevi | Zapremina ulja | Zapremina taložnika | Br. artikla |
| [mm] | [l/s] | [DN] | [DN] | [l] | [l] | |
| 750 | 27 | 1x600 | 200 | 30 | 247 | 411348 |
| 1000 | 79 | 1x600 | 300 | 80 | 182 | 411349 |
| 1200 | 79 | 1x600 | 300 | 130 | 405 | 411350 |

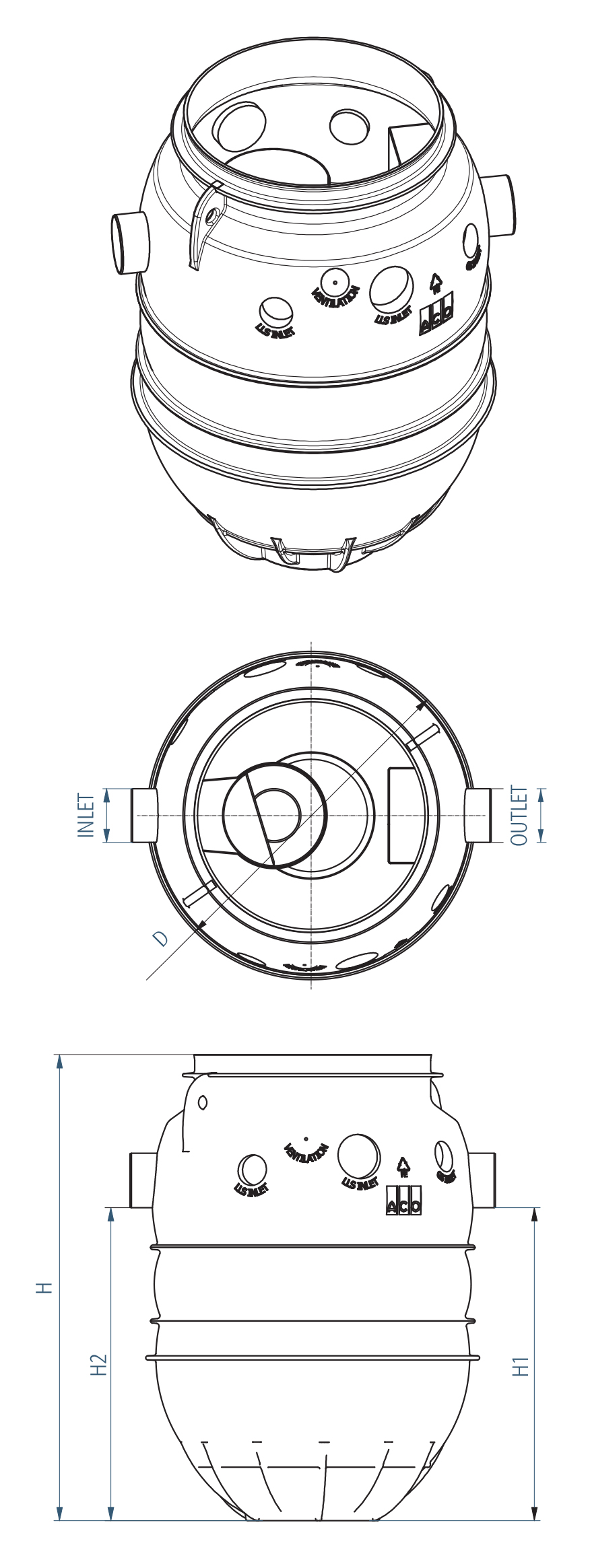

ACO Stormsed Vortex P-X - Tabela 2
| H1 | H2 | H | D1 | D2 | T tank | Težina | Ukupna zapremina | Br. artikla |
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | [l] | |
| 1150 | 1150 | 1712 | 1225 | 1230 | 562 | 74 | 944 | 411348 |
| 1300 | 1300 | 1924 | 1225 | 1230 | 624 | 89 | 1093 | 411349 |
| 1550 | 1550 | 2194 | 1225 | 1230 | 644 | 101 | 1334 | 411350 |
Nadvišenja za ACO Stormsed Vortex G i P-X
Gornji deo 1 - klasa opterećenja A15/DN600
| T (min-max)* | Poklopac (mm) | Težina (kg) | Artikal broj |
|---|---|---|---|
| 520-640 | Ø 600 | 97 | 3301.34.11 |
| 520-1090 | Ø 600 | 103 | 3301.34.12 |
| 520-1690 | Ø 600 | 113 | 3301.34.13 |
Gornji deo 2 - klasa opterećenja B125/DN600
| T (min-max)* | Poklopac (mm) | Težina (kg) | Artikal broj |
|---|---|---|---|
| 550-670 | Ø 600 | 115 | 3301.35.11 |
| 550-1120 | Ø 600 | 123 | 3301.35.12 |
| 550-1720 | Ø 600 | 134 | 3301.35.13 |
Gornji deo 3 - klasa opterećenja D400/DN600
| T (min-max)* | Poklopac (mm) | Težina (kg) | Artikal broj |
|---|---|---|---|
| 550-655 | Ø 600 | 846 | 3301.36.08 |
| 550-1130 | Ø 600 | 854 | 3301.36.09 |
| 550-1730 | Ø 600 | 866 | 3301.36.10 |
| 550-655 (bez rasteretne ploče) | Ø 600 | 186 | 3301.37.08 |
| 550-1130 (bez rasteretne ploče) | Ø 600 | 194 | 3301.37.09 |
| 550-1730 (bez rasteretne ploče) | Ø 600 | 198 | 3301.37.10 |
* T ukupno = T tank + T (min-max)
Nadvišenja za ACO Stormsed Vortex C

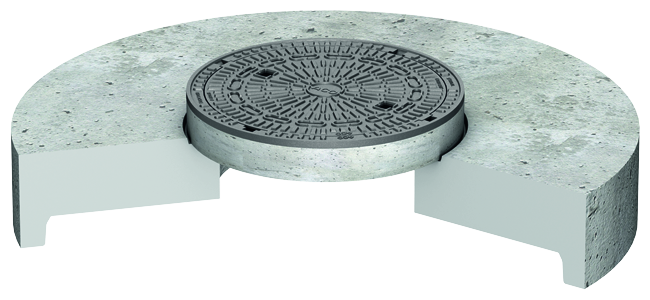

Gornji deo 1 - klasa opterećenja D400/DN600
| Poklopac (mm) | Težina (kg) | Broj artikla |
|---|---|---|
| Ø 600 | 616 | 728040 |
| Ø 600 | 816 | 728041 |
| Ø 600 | 1216 | 728042 |
| Ø 600 | 2163 | 728302 |
| Ø 600 | 2116 | 728044 |

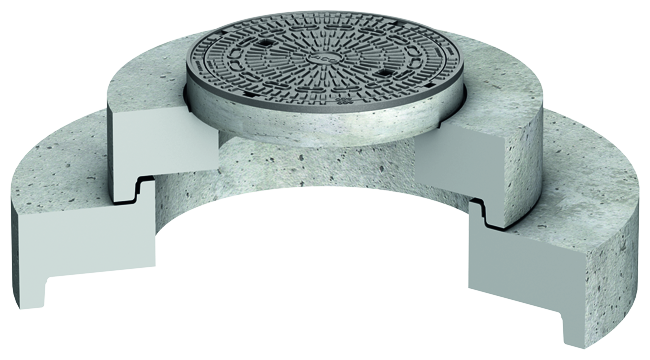

Gornji deo 2 - klasa opterećenja D400/DN600
| Poklopac (mm) | Težina (kg) | Broj artikla |
|---|---|---|
| Ø 600 | 1046 | 728216 |
| Ø 600 | 1046 | 728217 |
| Ø 600 | 2427 | 728218 |
| 8Ø 600 | 1046 | 728219 |
