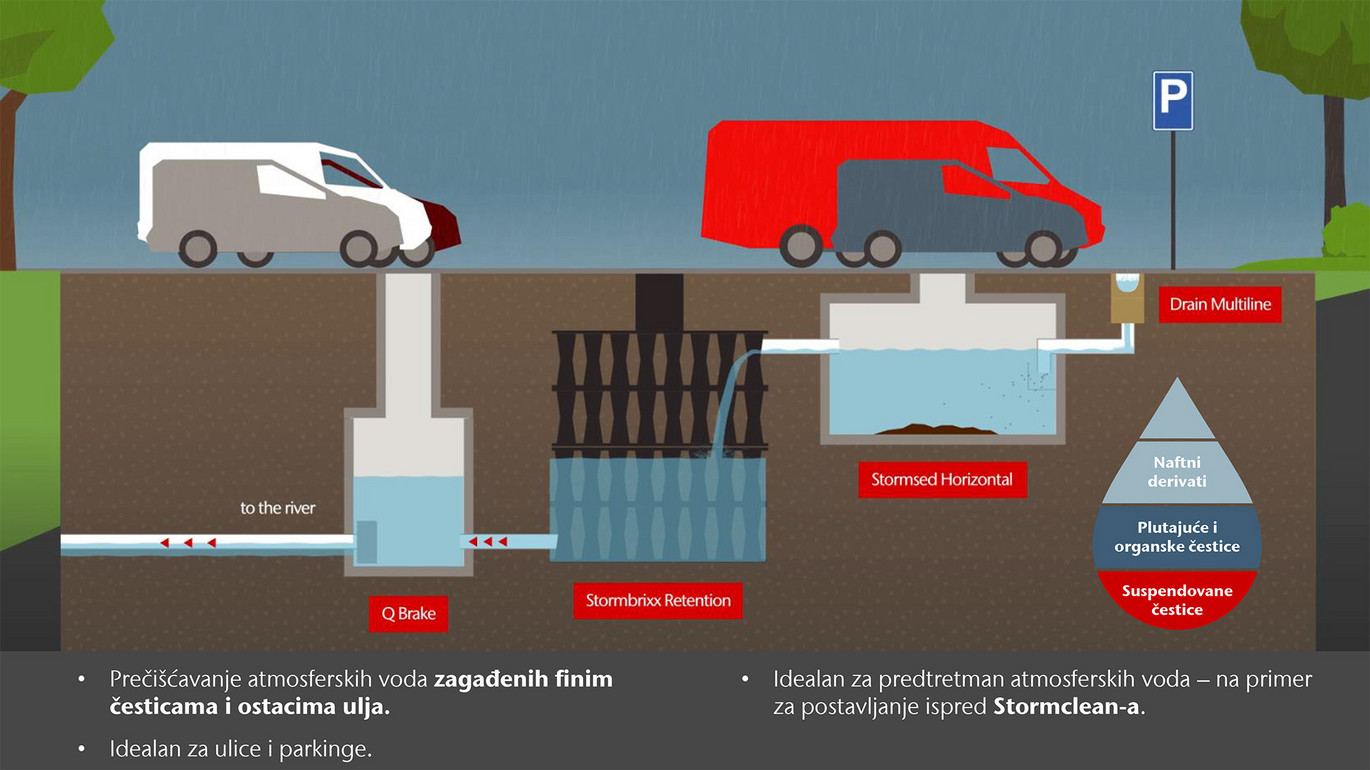

Najjednostavniji metod tretmana za uklanjanje zagađivača iz atmosferskih voda pre nego što napuste urbanu sredinu je sedimentacija, odnosno taloženje. Taloženjem se uklanjaju suspendovane čvrste materije (čestice) i druge pripadajuće povezane zagađivače. Oko 75% hemijskog zagađenja, kao što su metali i naftni derivati, vezano je za sedimente. Taložnici se mogu koristiti samostalno ili kao preliminarna faza u tretmanu atmosferskih voda. Njihova primena u rešenjima za upravljanje atmosferskim vodama može produžiti vek trajanja proizvoda koji se nalaze u nastavku i skratiti njihove intervale održavanja.

ACO proizvod za prečišćavanje atmosferskih voda, ACO Stormsed hvata i zadržava zagađivače, kao što su fini sedimenti i naftni derivati. To je moderno rešenje za aplikacije sa malim rizikom od izlivanja mineralnog ulja, što ga čini idealnim za upotrebu na ulicama i parkiralištima gde nije potrebna usklađenost sa EN 858.

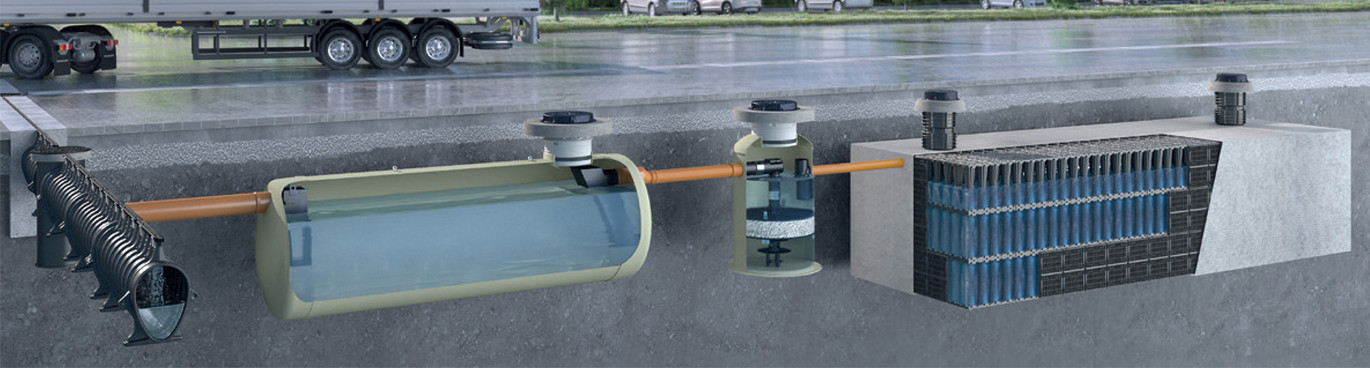

Tretman površinskih voda

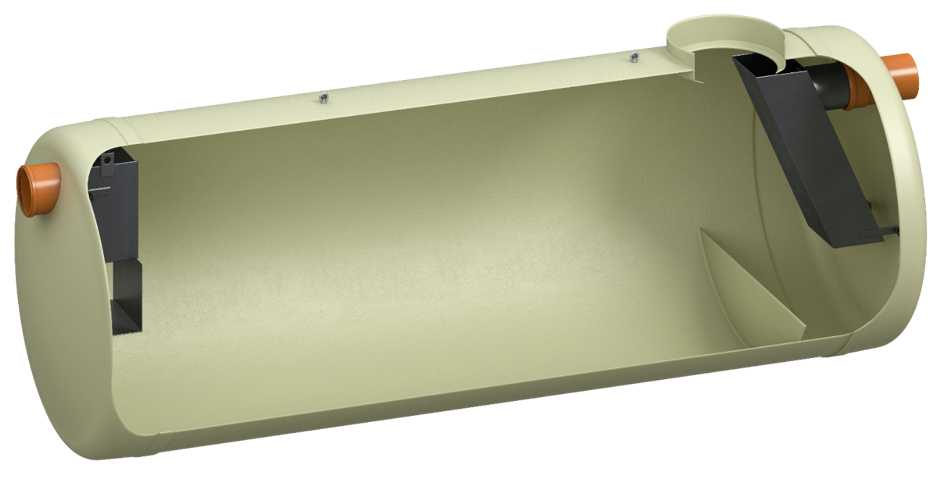

ACO Stormsed

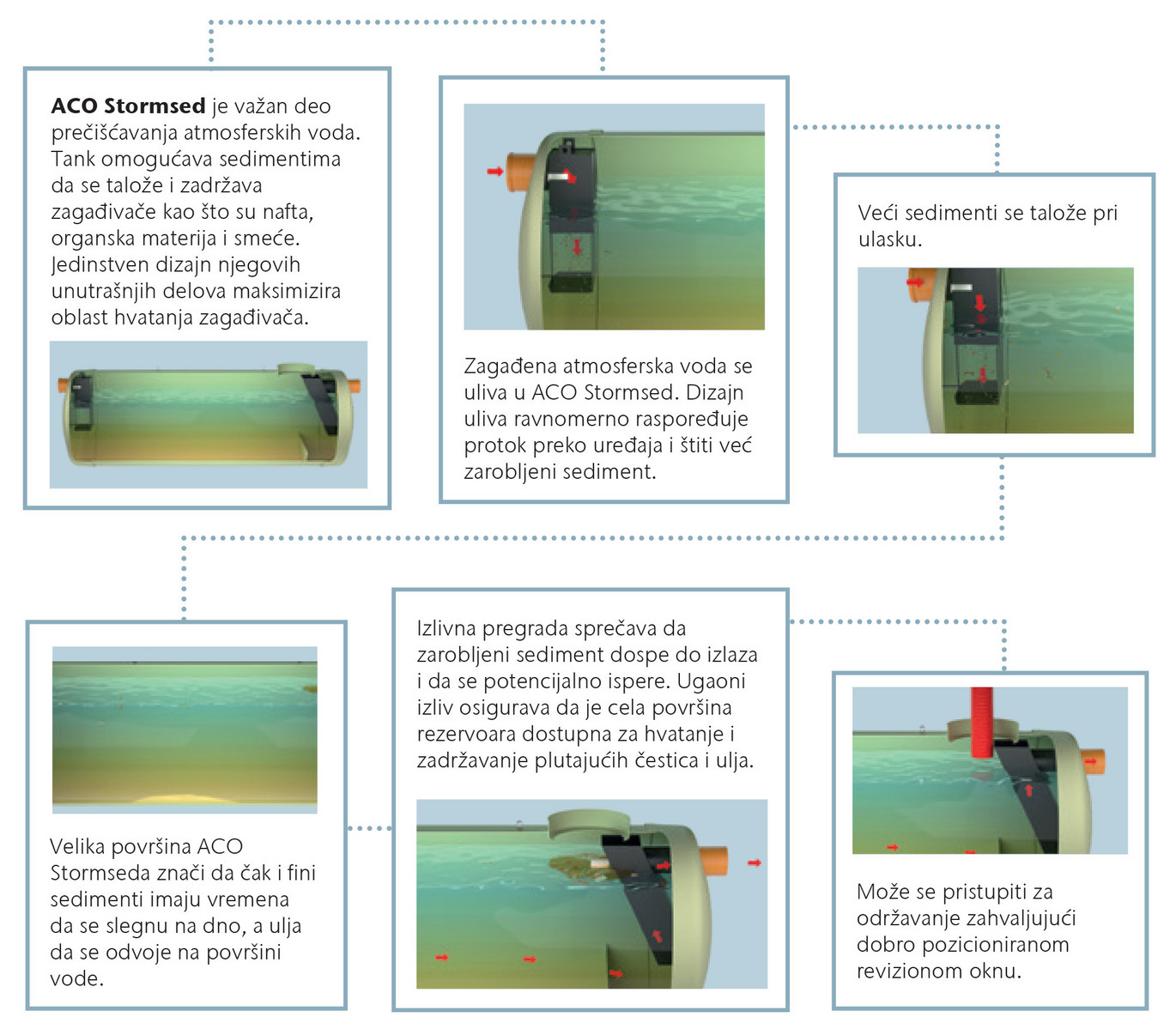

Sistemi sedimentacije se koriste za uklanjanje suspendovanih materija iz površinskih voda i na taj način štite sisteme infiltracije i kanale za odvodnjavanje od zamućenja. ACO Stormsed je moderno rešenje sa niskim rizikom od velikog izlivanja mineralnog ulja

Pregled proizvoda
Prednosti proizvoda:

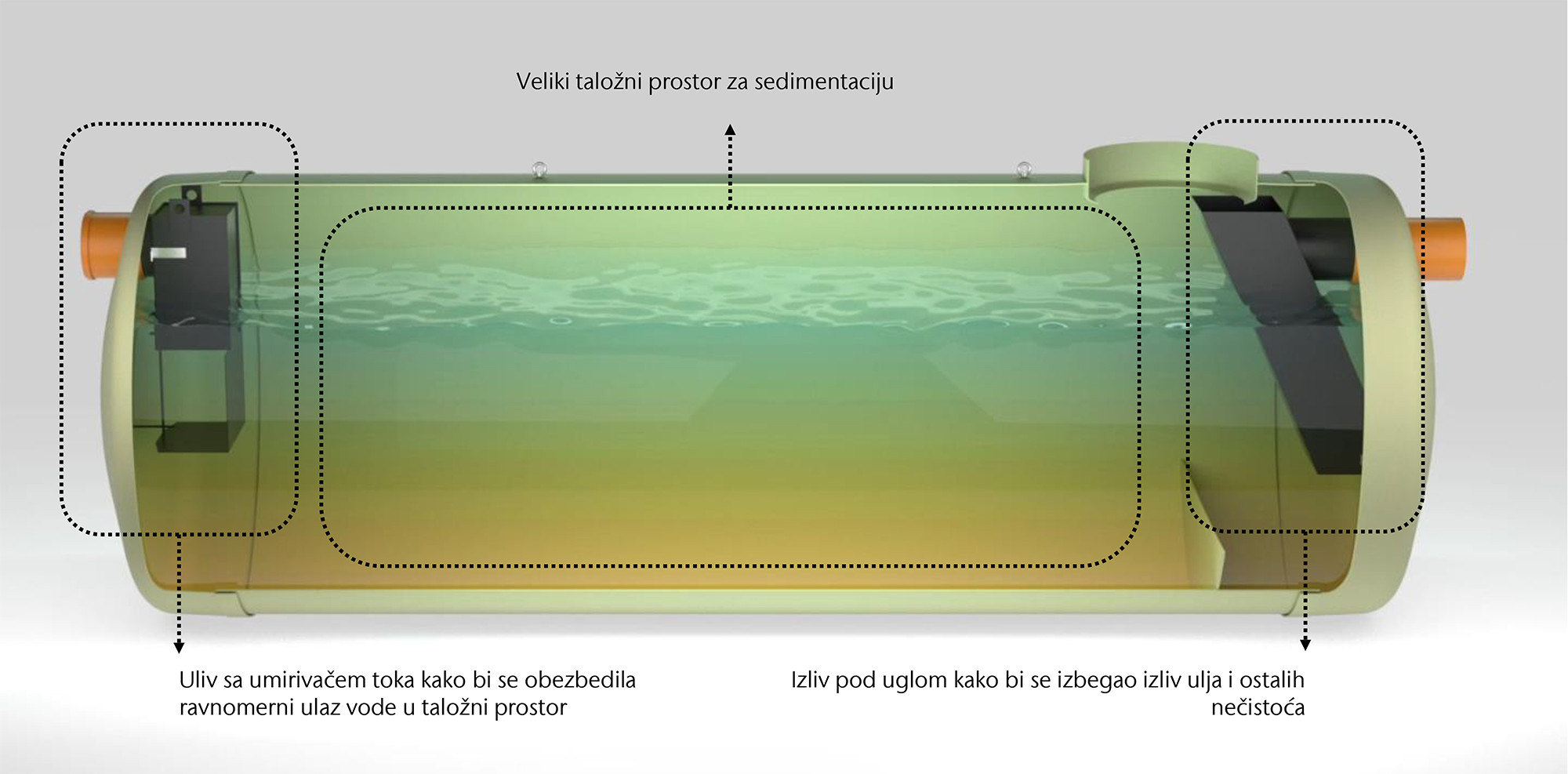

  • Posebna unutrašnja konstrukcija za optimizovanu sedimentaciju (SMART dizajn unutrašnjih delova koji utiču na funkcionalnost)
  • Jednodelna konstrukcija prema DWA-M 153 tip D24
  • Širok raspon veličina za usklađivanje potrebnih protoka
  • Visoka eliminacija sedimenta (do 80%) i plutajućih čestica
  • Jednostavan pristup za servisiranje
  • Mogućnost različitih uglova izliva 90°–180° (opciono)
Svrha upotrebe:
  • Prihvata i zadržava nečistoće poput sedimenata i naftnih derivata
  • Idealan za tretman olujnih voda koji se ispuštaju direktno u recipijent
  • Zaštita od zamućenja infiltracionih sistema i odvodnih kanala
  • Za poboljšanu sedimentaciju mulja ispred sistema separatora
Područje primene:
  • Parking
  • Ulice
  • Putevi
  • Logistički centri

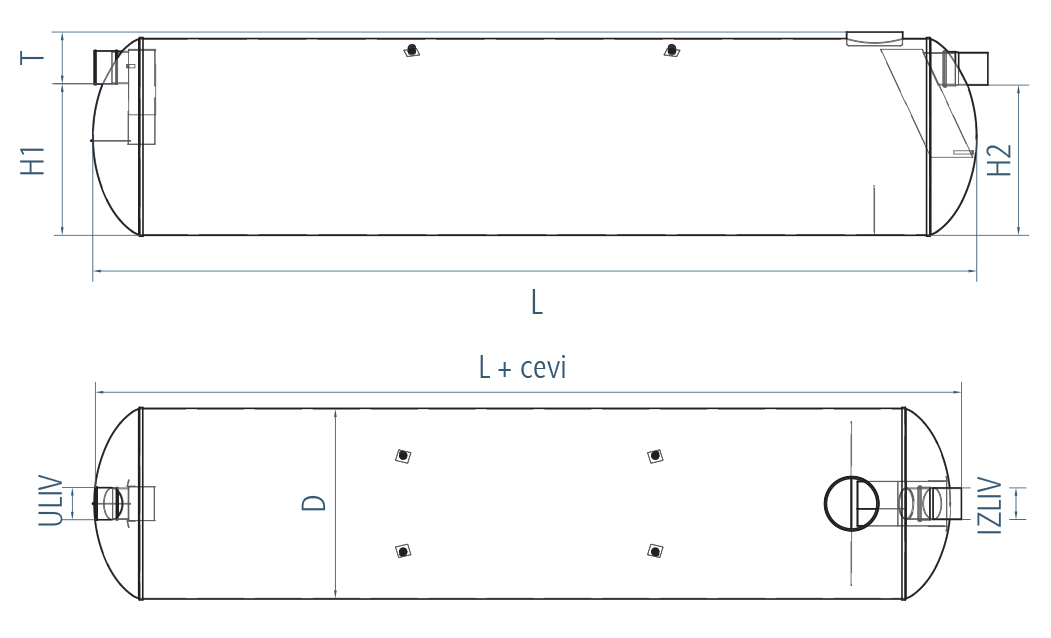

Tabela sa dimenzijama


Uliv /

Izliv

DN

Protok

L GRP
tela

Ukupna

dužina

(sa cevima)

Prečnik

D

H1H2T tank

Ukupna

zapremina

Max.

kol. ulja

Zapremina

taložnika

Težina

Br.

artikla

[mm][l/s] [mm][mm][mm][mm][mm][mm][l][l][l][kg]
20019272029501520115011304623460186060027012835.01
20026365038801520115011304624780255094031012836.01
250404610478018201400138051488906510172046512837.01
2505248905250220017801760542150408530284092012838.01
315716630684022001715169560719900126003950110012839.01
315907680796024021920190058227720155005580135012840.01
400124105701087024021835181566736900282007890180012841.01
4001591280013000257020001980692503003590010250245012842.01

*za sve je predviđen poklopac DN 600

Gornji deo 1 - klasa opterećenja A15/DN600

  • klasa opterećenja A15 u skladu sa SRPS EN 124
  • ram od betona sa poklopcem od livenog gvožđa
  • svetli otvor Ø 600 mm
  • poklopac slobodno oslonjen
  • cev za nadvišenje od polietilena
T (min-max)*Poklopac (mm)Težina (kg)Artikal broj
520-640Ø 600973301.34.11
520-1090Ø 6001033301.34.12
520-1690Ø 6001133301.34.13

Gornji deo 2 - klasa opterećenja B125/DN600

  • klasa opterećenja A15 u skladu sa SRPS EN 124
  • BEGU poklopac
  • svetli otvor Ø 600 mm
  • poklopac slobodno oslonjen
  • cev za nadvišenje od polietilena
T (min-max)*Poklopac (mm)Težina (kg)Artikal broj
550-670Ø 6001153301.35.11
550-1120Ø 6001233301.35.12
550-1720Ø 6001343301.35.13

Gornji deo 3 - klasa opterećenja D400/DN600

  • klasa opterećenja D400 u skladu sa SRPS EN 124
  • BEGU poklopac
  • svetli otvor Ø 600 mm
  • poklopac slobodno oslonjen
  • cev za nadvišenje od polietilena
  • selektivno sa rasteretnom pločom od betona
T (min-max)*Poklopac (mm)Težina (kg)Artikal broj
550-655Ø 6008463301.36.08
550-1130Ø 6008543301.36.09
550-1730Ø 6008663301.36.10
550-655 (bez rasteretne ploče)Ø 6001863301.37.08
550-1130 (bez rasteretne ploče)Ø 6001943301.37.09
550-1730 (bez rasteretne ploče)Ø 6001983301.37.10
* T ukupno = T tank + T (min-max)
ACO Proizvodi za sedimentaciju - brošura ENGpdf

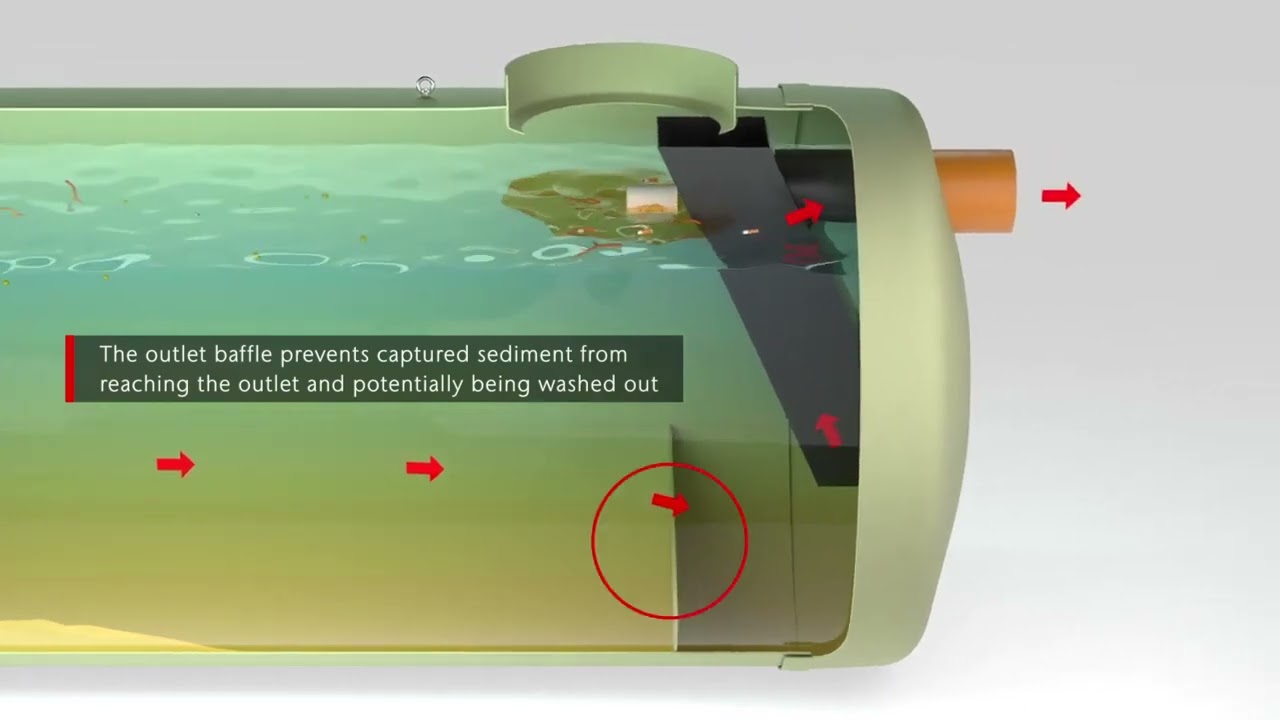

ACO Stormsed
