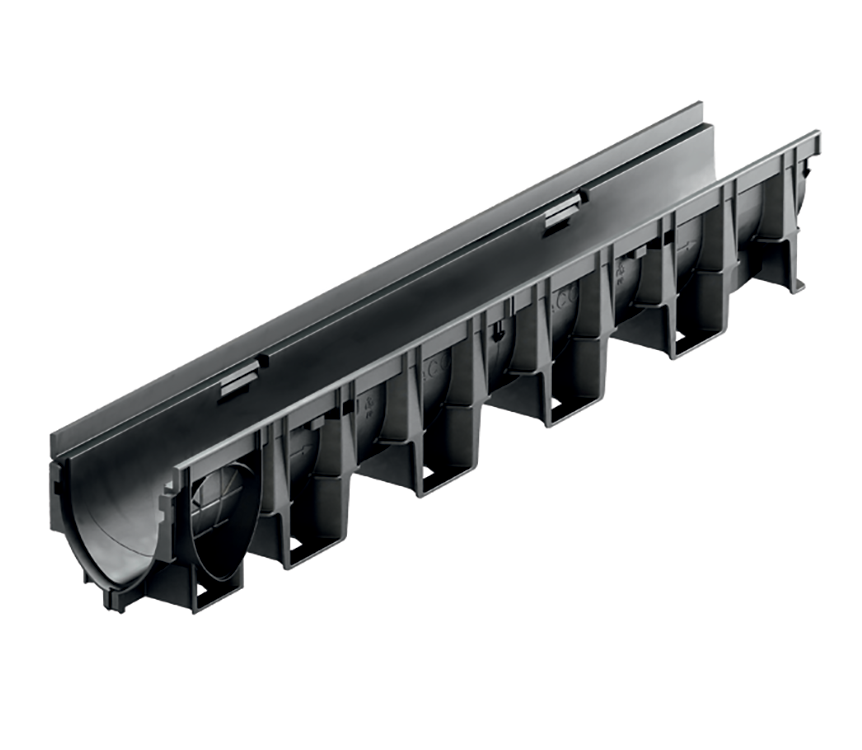

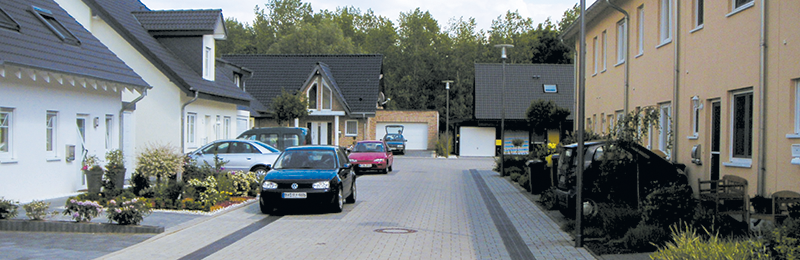

ACO DRAIN® XtraDrain® kanali za odvodnjavanje predstavljaju inovaciju u oblikovanju otvorenih prostora, vrtova i pejzaža, tehnički savršenim i estetski prijatnim rešenjem linijskog odvodnjavanja. Jednostavno rukovanje u svakom pogledu, u kombinaciji sa najvišim kvalitetom: novi ACO Drain® XtraDrain® kanal za odvodnjavanje od kompozitnog materijala. Proizveden od polipropilena visokog kvaliteta, klase opterećenja do D400.

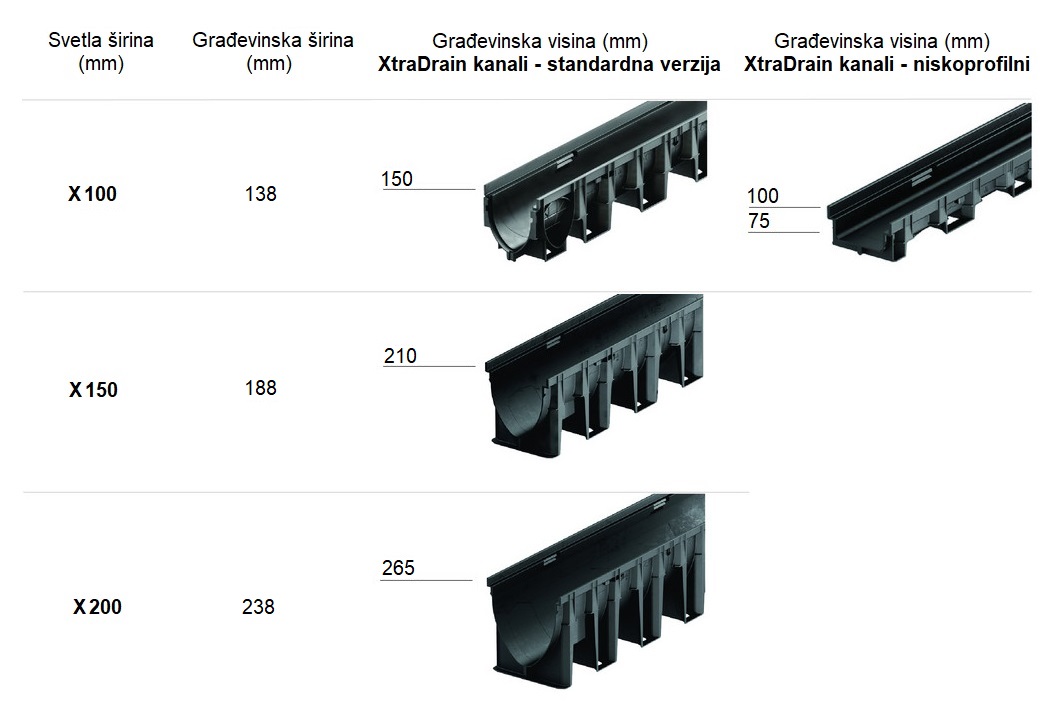

Proizvedeni od polipropilena visokog kvaliteta, elementi velike čvrstoće dostupni su u nominalnim širinama od 100, 150 i 200 mm.

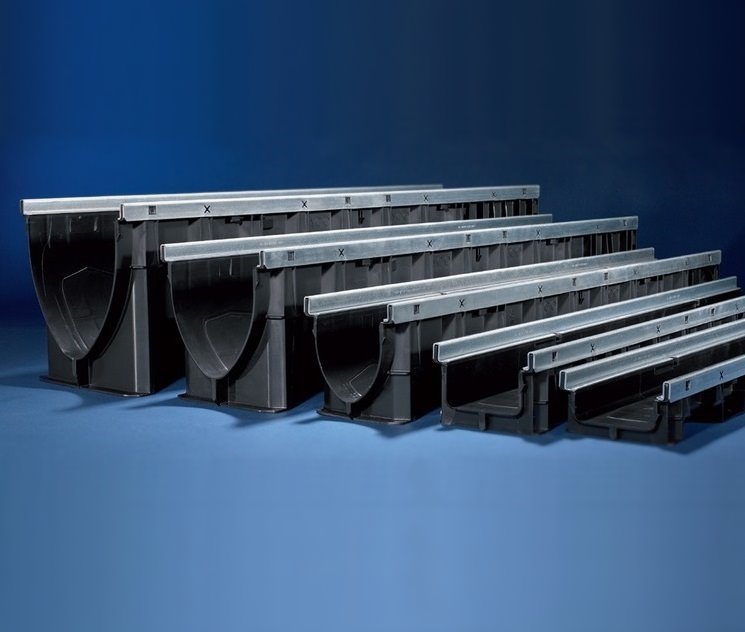

Kanali se proizvode sa pocinkovanim zaštitnim rubom za težak saobraćaj i sa kompozitnim rubom koji osigurava optimalnu zaštitu za saobraćaj putničkih i dostavnih vozila.

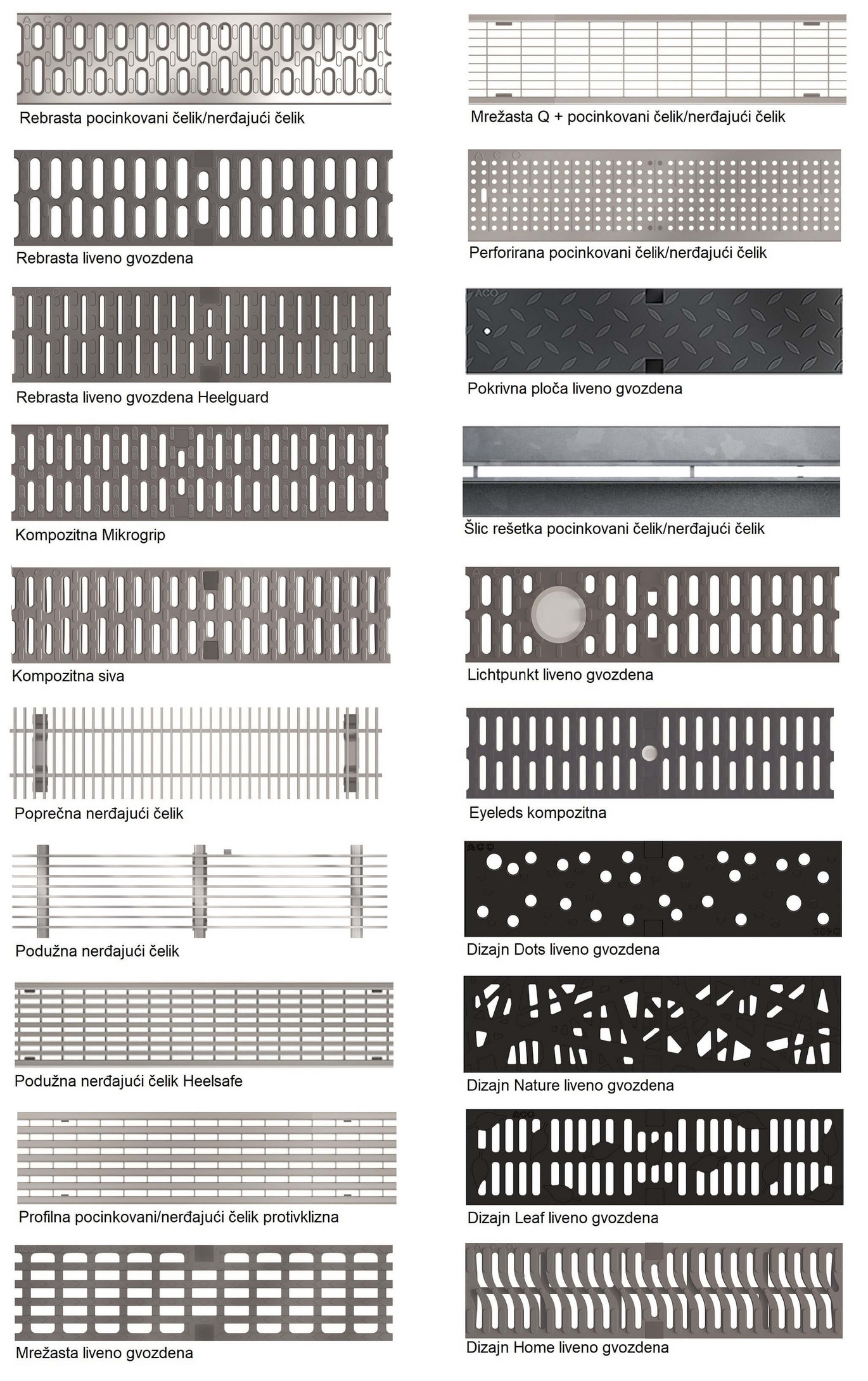

Paleta pokrivnih rešetki od tradicionalno liveno gvozdenih i pocinkovanih, do rešetki od nerđajućeg čelika pa sve do još jedne ACO inovacije - rešetke od kompozitnog materijala klase opterećenja B125 i C250, koje obezbeđuju široku primenu.

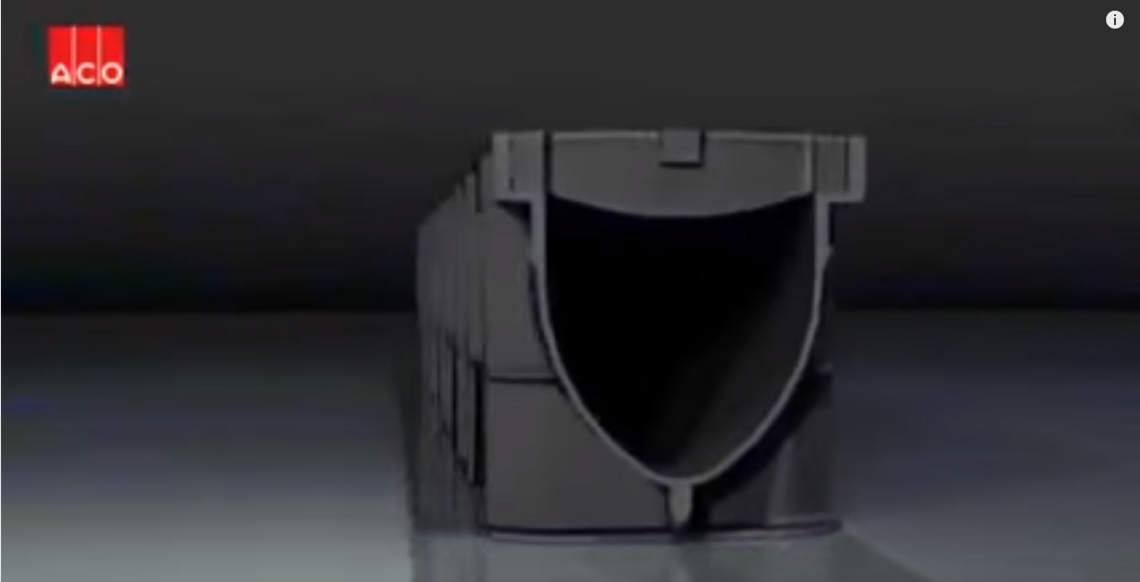

- V oblik poprečnog preseka kanala znatno poboljšava kapacitet odvodnjavanja i povećava efekat samočišćenja dna kanala.

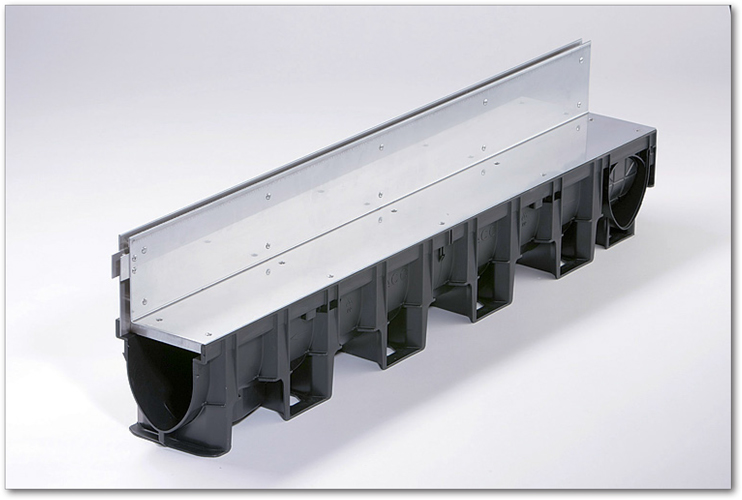

- Kompozitni rub do klase opterećenja C250. Rub od pocinkovanog čelika za klasu opterećenja D400
- Mogućnost sečenja svakog kanala na dužinu od 0.5m
- Heksagonalna struktura bočnih zidova kanala omogućava odlično vezivanje za okolni beton

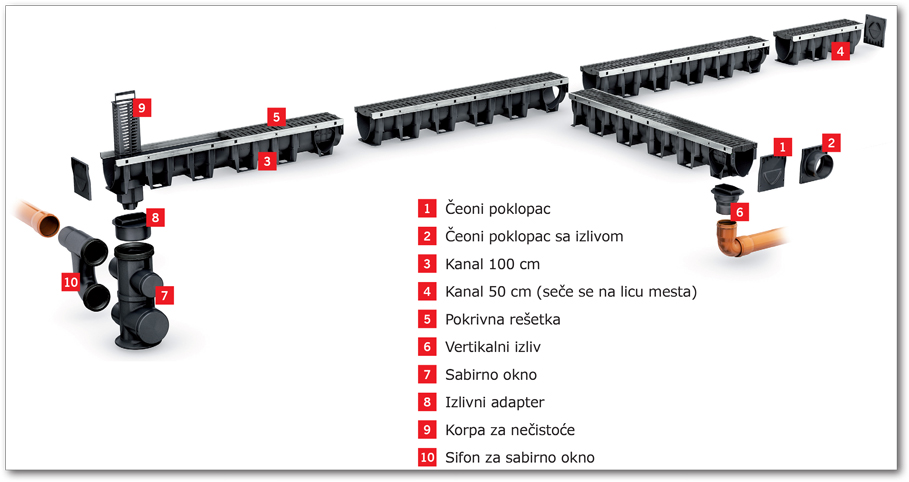

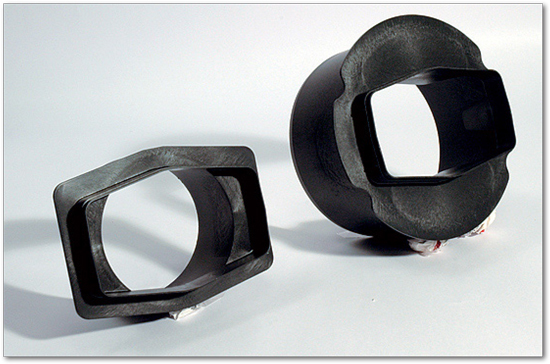

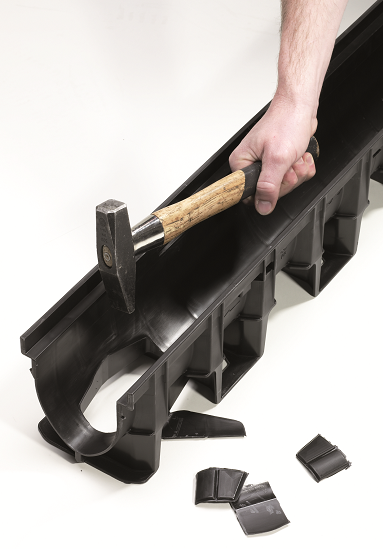

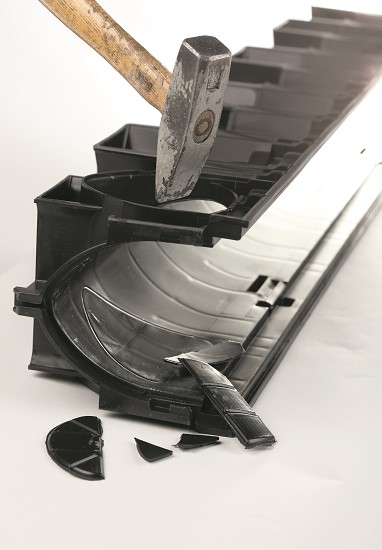

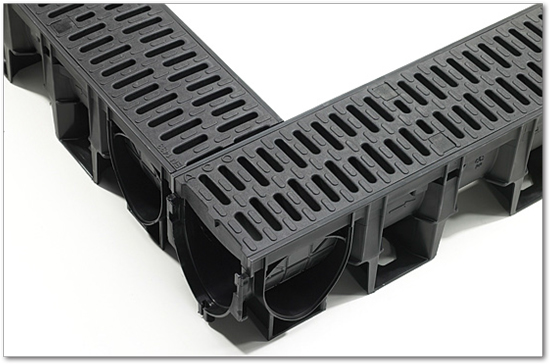

- Na svakom kanalu postoji mogućnost vertikalnog izliva, kao i modul za spoj dva kanala pod uglom
- Materijal otporan na koroziju, hemikalije i dejstvo mraza
ACO XtraDrain® šlic kanali
ACO Drain® XtraDrain® sistem je moguće kombinovati sa šlic rešetkama, na mestima ugradnje gde se traže diskretna i elegantna rešenja. ACO Brickslot rešetke proizvode se od pocinkovanog ili nerđajućeg čelika, i koriste se za ACO XtraDrain® kanale širine 100 i 150 mm.
ACO Drainlock
Uživajte u potpunoj slobodi dizajna koju Vam pružaju pokrivne rešetke različitog izgleda, boja i materijala - gvozdene, kompozitne ili od nerđajućeg ili pocinkovanog čelika.
Inovativna ACO proizvodna tehnologija omogućava implementaciju različitih ideja i sposobnosti. Arhitektama se, uz bogat izbor rešetki, nudi mogućnost oblikovanja, stvaranja i naglašavanja jedinstvenog dizajna zadatog projekta, uz garantovano optimalno odvodnjavanje i održivost sistema.
| ACO XtraDrain profili kanala | dwg | |
| Tehnički crteži ACO XtraDrain X100 C niskoprofilni sa DN100 | dwg | |

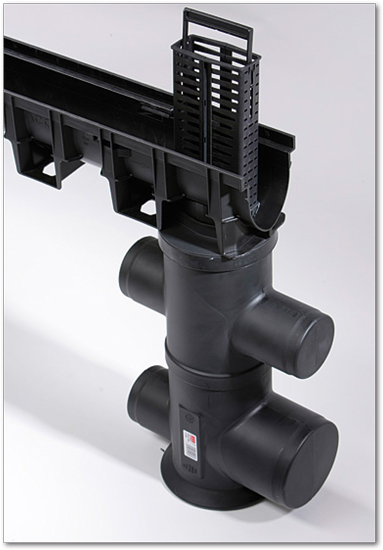

| Tehnički crteži ACO XtraDrain X100 C niskoprofilni sa sabirnim oknom | dwg | |
| Tehnički crteži ACO XtraDrain X100 C niskoprofilni | dwg | |
| Tehnički crteži ACO XtraDrain X100 C sa DN100 | dwg | |
| Tehnički crteži ACO XtraDrain X100 C sa sabirnim oknom | dwg | |

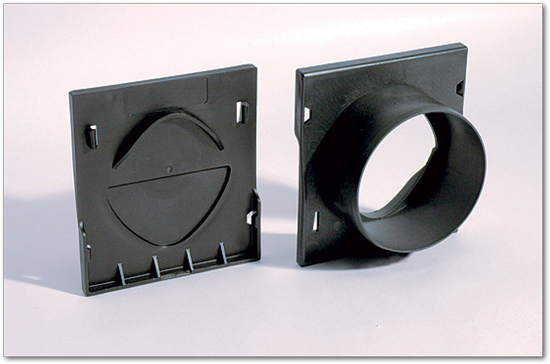

| Tehnički crteži ACO XtraDrain X100 čeoni poklopac H10 | dwg | |
| Tehnički crteži ACO XtraDrain X100 čeoni poklopac | dwg | |
| Tehnički crteži ACO XtraDrain X100 S niskoprofilni sa sabirnim oknom | dwg | |
| Tehnički crteži ACO XtraDrain X100 S sa DN100 | dwg | |
| Tehnički crteži ACO XtraDrain X100 S sa DN150 | dwg | |
| Tehnički crteži ACO XtraDrain X100 S sa sabirnim oknom | dwg | |
| Tehnički crteži ACO XtraDrain X150 C sa DN160 | dwg | |
| Tehnički crteži ACO XtraDrain X150 C sa sabirnim oknom | dwg | |
| Tehnički crteži ACO XtraDrain X150 čeoni poklopac | dwg | |
| Tehnički crteži ACO XtraDrain X150 S sa DN160 | dwg | |
| Tehnički crteži ACO XtraDrain X150 S sa sabirnim oknom | dwg | |
| Tehnički crteži ACO XtraDrain X200 C sa DN200 | dwg | |
| Tehnički crteži ACO XtraDrain X200 C sa sabirnim oknom | dwg | |
| Tehnički crteži ACO XtraDrain X200 čeoni poklopac | dwg | |
| Tehnički crteži ACO XtraDrain X200 S sa DN200 | dwg | |
| Tehnički crteži ACO XtraDrain X200 S sa sabirnim oknom | dwg |
| Deklaracija o performansama ACO XtraDrain |
| Nagib | 0% | 0,5% | 1% | |||
| Dužina do izliva L [m] | Q [l/s] | q [l/s/m] | Q [l/s] | q [l/s/m] | Q [l/s] | q [l/s/m] |
| 5 | 3,95 | 0,79 | 5,00 | 1,00 | 5,75 | 1,15 |
| 10 | 3,70 | 0,37 | 5,30 | 0,53 | 6,45 | 0,65 |
| 15 | 3,50 | 0,23 | 5,55 | 0,37 | 6,95 | 0,46 |
| 20 | 3,36 | 0,17 | 5,80 | 0,29 | 7,20 | 0,36 |
| 25 | 3,20 | 0,13 | 5,88 | 0,24 | 7,50 | 0,30 |
| 30 | 3,09 | 0,10 | 6,00 | 0,20 | 7,71 | 0,26 |
| 35 | 2,98 | 0,09 | 6,13 | 0,18 | 7,88 | 0,23 |
| 40 | 2,92 | 0,07 | 6,20 | 0,16 | 8,00 | 0,20 |
| 45 | 2,84 | 0,06 | 6,23 | 0,14 | 8,10 | 0,18 |
| 50 | 2,76 | 0,06 | 6,25 | 0,13 | 8,15 | 0,16 |
| Nagib | 0% | 0,5% | 1% | |||
| Dužina do izliva L [m] | Q [l/s] | q [l/s/m] | Q [l/s] | q [l/s/m] | Q [l/s] | q [l/s/m] |
| 5 | 10,55 | 2,11 | 12,45 | 2,49 | 14,15 | 2,83 |
| 10 | 10,00 | 1,00 | 13,40 | 1,34 | 15,80 | 1,58 |
| 15 | 9,60 | 0,64 | 13,95 | 0,93 | 16,95 | 1,13 |
| 20 | 9,32 | 0,47 | 14,60 | 0,73 | 18,06 | 0,90 |
| 25 | 9,00 | 0,36 | 15,00 | 0,60 | 18,75 | 0,75 |
| 30 | 8,79 | 0,29 | 15,30 | 0,51 | 19,20 | 0,64 |
| 35 | 8,57 | 0,24 | 15,61 | 0,45 | 19,78 | 0,57 |
| 40 | 8,32 | 0,21 | 15,80 | 0,40 | 20,00 | 0,50 |
| 45 | 8,19 | 0,18 | 16,15 | 0,36 | 20,52 | 0,46 |
| 50 | 8,00 | 0,16 | 16,25 | 0,33 | 20,90 | 0,42 |
| Nagib | 0% | 0,5% | 1% | |||
| Dužina do izliva L [m] | Q [l/s] | q [l/s/m] | Q [l/s] | q [l/s/m] | Q [l/s] | q [l/s/m] |
| 5 | 21,25 | 4,25 | 24,25 | 4,85 | 27,00 | 5,40 |
| 10 | 20,15 | 2,02 | 25,50 | 2,55 | 29,80 | 2,98 |
| 15 | 19,50 | 1,30 | 26,85 | 1,79 | 31,95 | 2,13 |
| 20 | 19,00 | 0,95 | 28,00 | 1,40 | 34,00 | 1,70 |
| 25 | 18,50 | 0,74 | 28,75 | 1,15 | 35,25 | 1,41 |
| 30 | 18,00 | 0,60 | 29,40 | 0,98 | 36,30 | 1,21 |
| 35 | 17,68 | 0,51 | 30,10 | 0,86 | 37,45 | 1,07 |
| 40 | 17,28 | 0,43 | 30,40 | 0,76 | 38,40 | 0,96 |
| 45 | 17,10 | 0,38 | 31,05 | 0,69 | 39,15 | 0,87 |
| 50 | 16,75 | 0,34 | 31,50 | 0,63 | 40,00 | 0,80 |
