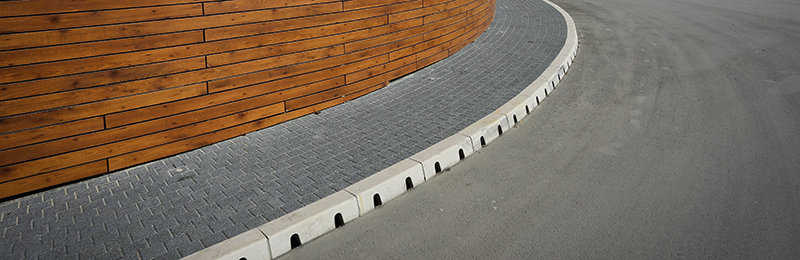

ACO KerbDrain®

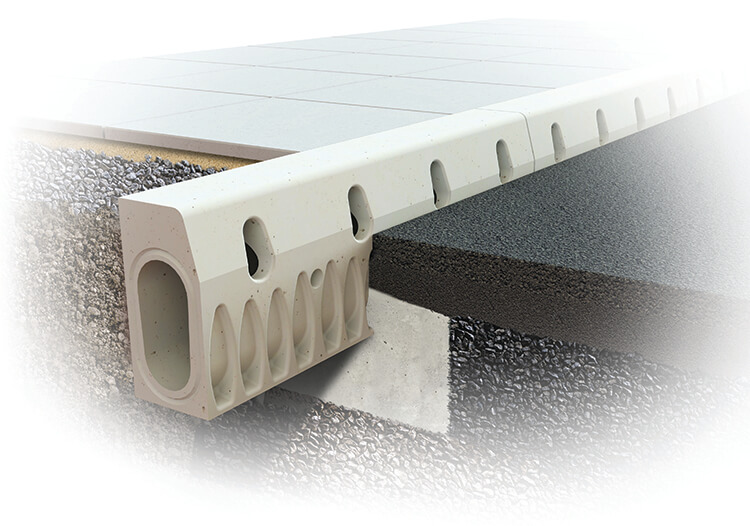

ACO KerbDrain® je sistem koji u jednom telu sublimira ivičnjak i kanal za odvodnjavanje, kako bi se što optimalnije moglo planirati odvodnjavanje sa ivičnih površina, parkinga, kružnih tokova, itd. Zahvaljujući materijalu polimer betonu, ACO KerbDrain® poseduje odlična svojstva otpornosti na koroziju, smrzavanje i hemikalije , što ga čini primenljivim i na najzahtevnijim mestima.

ACO KerbDrain

ACO KerbDrain®

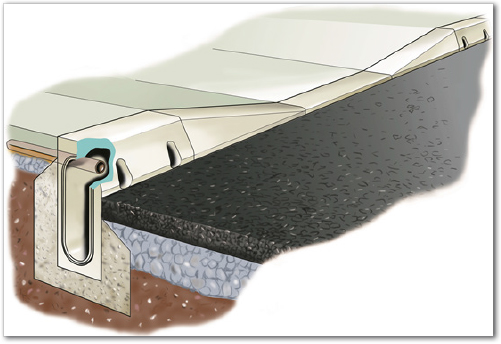

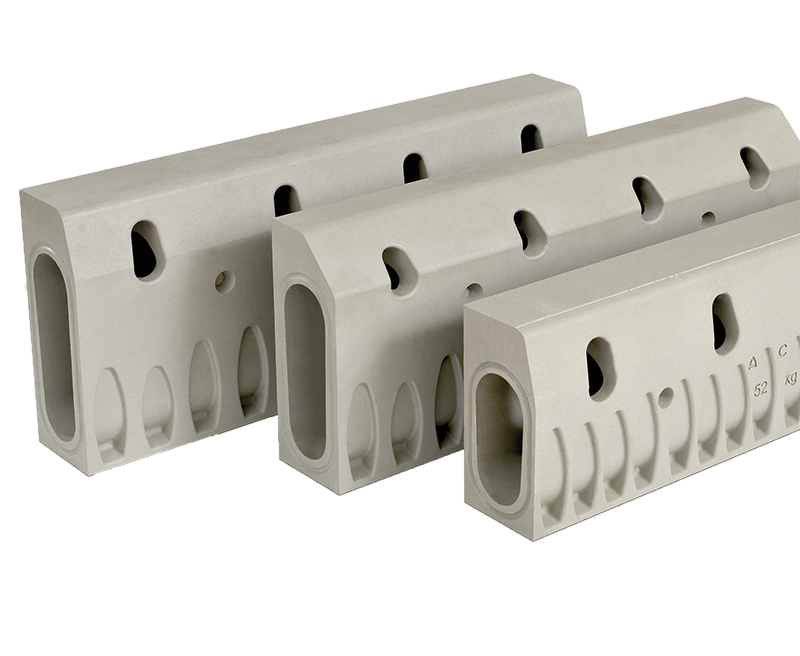

ACO KerbDrain® sistem
ACO KerbDrain®

ACO KerbDrain® sistem sadrži revizione elemente koji omogućavaju čišćenje i održavanje kanala, kao i sabirno okno kao vezu na kišnu kanalizaciju.

Takođe, sistem ACO KerbDrain® je maksimalno prilagođen autobuskim stajalištima i pešačkim prelazima, jer sadrži zakošene elemente koji omogućavaju neometani prelazak pešaka i invalidskih kolica.

Područja primene:
  • Prilazni putevi
  • Parking prostori
  • Gradske saobraćajnice

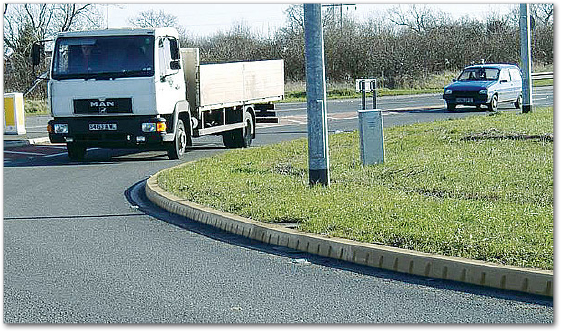

  • Kružne raskrsnice
  • Autobuske stanice

Kerb 1.3
ACO KerbDrain®
ACO KerbDrain®

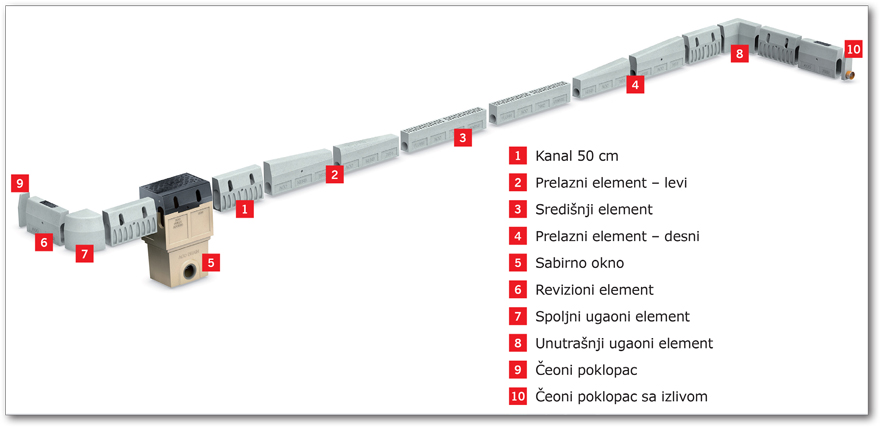

ACO KerbDrain® dodatni elementi sistema

ACO KerbDrain®

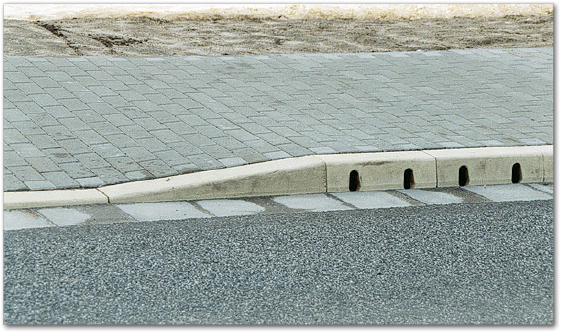

ACO KerbDrain® zakošeni elementi za pešačke prelaze
ACO KerbDrain®

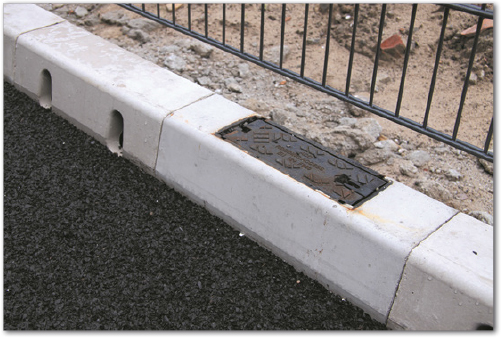

ACO KerbDrain® revizioni element
ACO KerbDrain® revizioni element

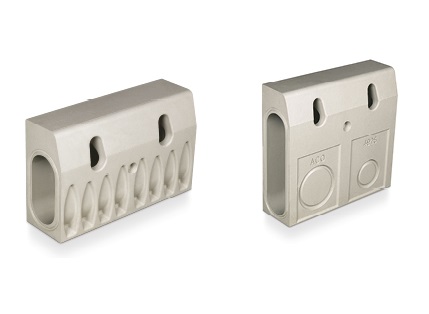

Standardni element, 500mm
KD305KD480
Visina (mm)305480
Širina (mm)150150
Dužina (mm)500500
Produktfoto-ACO-KerbDrain KD480 Mm

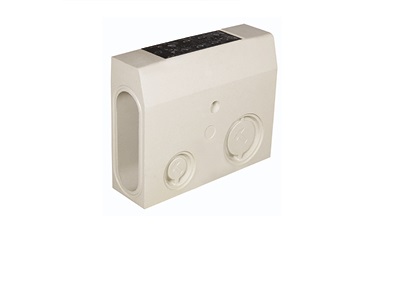

Revizioni element
KD305KD480
Visina (mm)305480
Širina (mm)150150
Dužina (mm)500500
Produktfoto-ACO-KerbDrain-Revisionselement 1

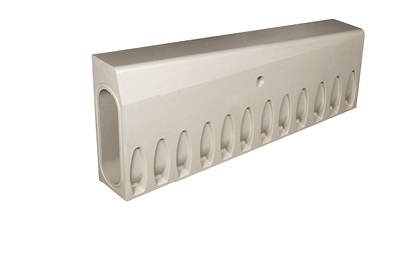

Spušteni ivičnjak levi/desni
KD305KD480
Visina početak/kraj (mm)305/205480/375
Širina (mm)150150
Dužina (mm)915915
Produktfoto-ACO-KerbDrain-Absenkstein 1

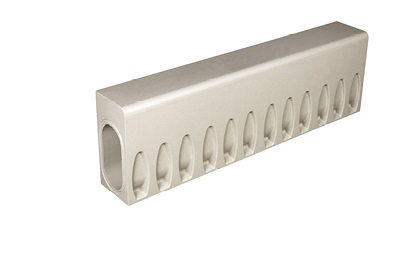

Spušteni ivičnjak
KD305KD480
Visina (mm)205375
Širina (mm)150150
Dužina (mm)915915
Produktfoto-ACO-KerbDrain-Mittelstueck 1

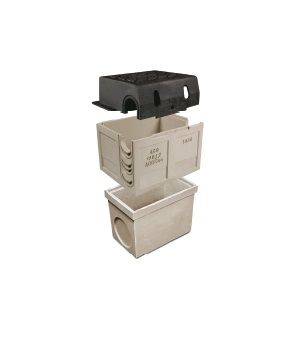

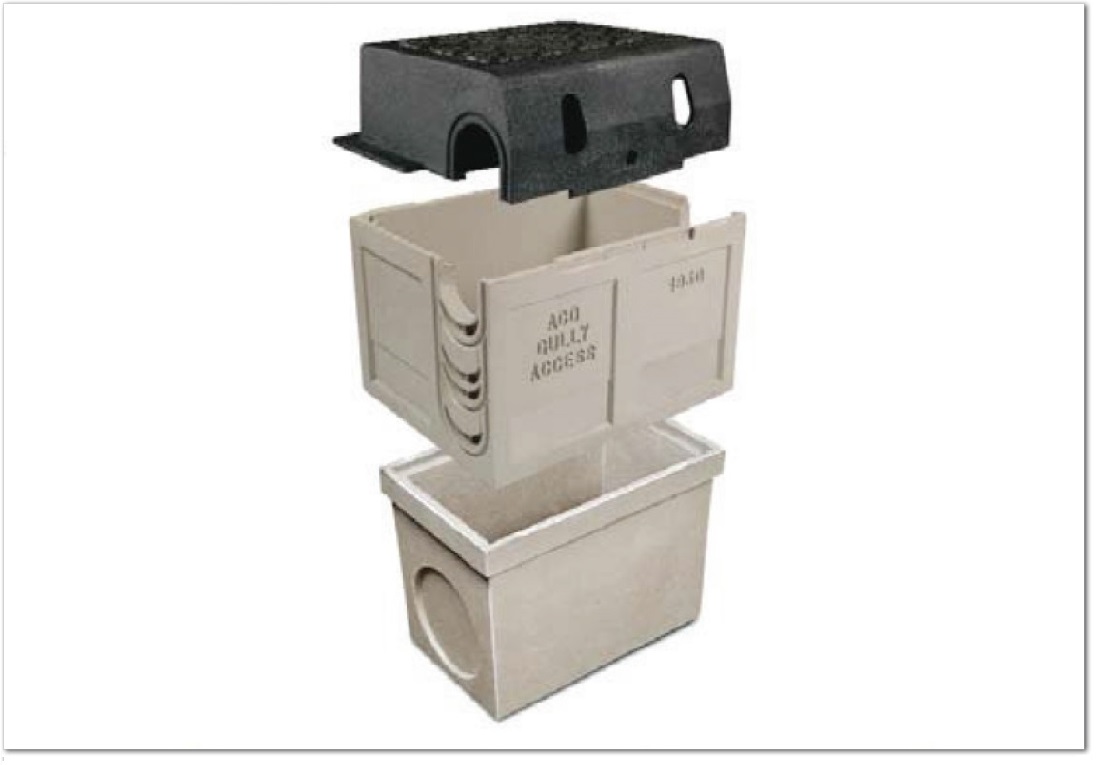

Sabirno okno
Gornji deoDonji deo
kratka forma		Donji deo
duga forma
Visina (mm)505365715
Širina (mm)390322322
Dužina (mm)500500500
Prečnik izliva DN (mm)-160/200160/200
Produktfoto-ACO-KerbDrain-Einlaufkasten 1
ACO KerbDrainpdf
ACO Brošura održavanje kanalapdf
ACO KerbDrain 225ZIP pdfZIP dwg
ACO KerbDrain 305ZIP pdfZIP dwg
ACO KerbDrain 405ZIP pdfZIP dwg
ACO KerbDrain 480ZIP pdfZIP dwg
ACO KerbDrain oknaZIP pdfZIP dwg
ACO KerbDrain HB 200 - 225pdfdwg
ACO KerbDrain HB 200 - 235pdfdwg
Tehnički opis ACO KerbDrain HB225xlsx
Tehnički opis ACO KerbDrain HB305xlsx
Tehnički opis ACO KerbDrain HB405xlsx
Tehnički opis ACO KerbDrain HB480xlsx
Tehnički opis ACO KerbDrain HB305 i 480 sabirna oknaxlsx
KerbDrain HB305
Nagib0%0,5%1%
Dužina do izliva
L [m]		Q [l/s]q [l/s/m]Q [l/s]q [l/s/m]Q [l/s]q [l/s/m]
107,100,719,500,9511,101,11
206,500,3310,100,5112,200,61
306,100,2010,600,3513,000,43
405,700,1410,800,2713,600,34
505,400,1110,900,2213,900,28
605,200,0911,000,1814,200,24
704,900,0711,100,1614,300,20
804,700,0611,100,1414,500,18
904,600,0511,200,1214,700,16
1004,500,0511,200,1114,800,15
KerbDrain HB480
Nagib0%0,5%1%
Dužina do izliva
L [m]		Q [l/s]q [l/s/m]Q [l/s]q [l/s/m]Q [l/s]q [l/s/m]
1024,002,4028,302,8331,603,16
2022,001,1028,801,4433,601,68
3020,700,6929,000,9734,701,16
4019,700,4929,300,7336,000,90
5018,900,3829,400,5936,800,74
6018,000,3029,700,5037,200,62
7017,200,2529,700,4237,300,53
8016,600,2129,700,3737,600,47
9016,000,1829,700,3337,700,42
10015,600,1629,700,3037,900,38
ED_G1_1401_SR KerbDrainpdf
ACO KerbDrain ugradnja - svi slučajevidwg
ACO KerbDrain ugradnja u asfaltpdf
ACO KerbDrain ugradnja u asfalt uz ivičnjakpdf
ACO KerbDrain ugradnja u betonpdf
ACO KerbDrain ugradnja u popločanjepdf
ACO Uputstvo za ugradnju kanala - opšti deopdf
